用555做的高压发生器
[10-10 20:38:44] 来源:http://www.88dzw.com 电子制作 阅读:8894次
文章摘要: 这种高压发生器适用于需要高电压,小电流的场合,可获得数千伏至数万伏的高压。 电路如图18—1所示。由脉冲发生器、驱动器和高压变压器组成。脉冲发生器利用一个555定时器产生连续的脉冲串到VTI。VTI作为缓冲器,起到隔离ICI和VT3栅极的高空抗负载的作用。电阻R1和R3、R2和R4调节ICI③脚的输出脉冲频率。该脉冲串控制T3的通断,在T1的初级产生高频交变磁场,从而在T1的次级产生所需的高频、高压电流。TI可采用现成的黑白电视机中的行输出变压器。
用555做的高压发生器,标签:电子小制作,http://www.88dzw.com 这种高压发生器适用于需要高电压,小电流的场合,可获得数千伏至数万伏的高压。

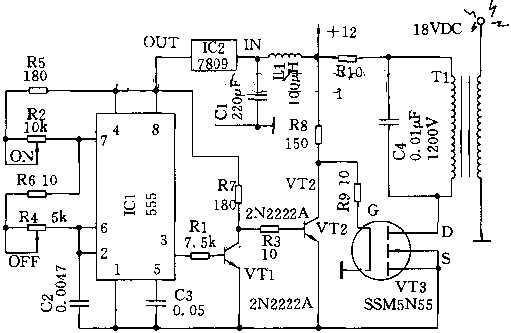

电路如图18—1所示。由脉冲发生器、驱动器和高压变压器组成。脉冲发生器利用一个555定时器产生连续的脉冲串到VTI。VTI作为缓冲器,起到隔离ICI和VT3栅极的高空抗负载的作用。电阻R1和R3、R2和R4调节ICI③脚的输出脉冲频率。该脉冲串控制T3的通断,在T1的初级产生高频交变磁场,从而在T1的次级产生所需的高频、高压电流。TI可采用现成的黑白电视机中的行输出变压器。
