如何改进激光头的结构

文章摘要： 笔者热衷于AV器材的改进,针对常用VCD机的一些弊病,尤其是激光头的结构作一些改进,收到了较为显着的效果,以下就步进齿支架的结构略作分析.1、图1是市面上常见KSS-213型激光头的步进机构.一台采用KB9223高精度伺服集成块的VCD机,播放时有间歇性的停顿现象,笔者观测其循环过程,发现停顿现象大都发生在步进不能到位时,即步进精度太低.经进一步测量其步进输出电平,发现只有在0.15V以上时步进才有反应,且每步都有较大幅度输出,显然是电机强制驱动,进一步验证了笔者的猜测.首先,拆下步进电机进行电压反应精度测试,发现完全合格,显然问题出在步进齿机构,最后确定是激光头支架上的步进齿摩擦阻力太

如何改进激光头的结构,标签：电子小制作,http://www.88dzw.com

   笔者热衷于AV器材的改进,针对常用VCD机的一些弊病,尤其是激光头的结构作一些改进,收到了较为显着的效果,以下就步进齿支架的结构略作分析.

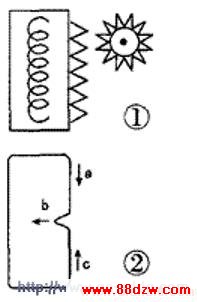

　　1、图1是市面上常见KSS-213型激光头的步进机构.一台采用KB9223高精度伺服集成块的VCD机,播放时有间歇性的停顿现象,笔者观测其循环过程,发现停顿现象大都发生在步进不能到位时,即步进精度太低.经进一步测量其步进输出电平,发现只有在0.15V以上时步进才有反应,且每步都有较大幅度输出,显然是电机强制驱动,进一步验证了笔者的猜测.首先,拆下步进电机进行电压反应精度测试,发现完全合格,显然问题出在步进齿机构,最后确定是激光头支架上的步进齿摩擦阻力太大,于是果断地拆下图1所示用于上下层啮合的缓冲弹簧.

　　根据估算,将其剪去1/4左右,再装上试机,原有的停顿现象完全消除,步进精度提升为每步两齿左右,大大提高了跟踪能力,同时减轻了循迹线圈的负担.

　　分析:三星888主板的伺服机构不同于日产东芝或索尼,它要求有较高的步进精度.上述问题正是由于步进齿啮合过紧,遇到光轨不规则的光碟,循迹线圈偏离中心位置作大幅摆动,一旦超过循迹电平的控制范围,就会出现停顿,步进电机强制作大幅度动作,调整推动激光头归位,因此必须作上述改进.对于无弹簧推动啮合的三洋SP-101型激光头,不存在上述问题.

　　2、图2是三洋SP-F101塑料支架的步进缓冲机构,当步进电机推动激光头时支架就会受到a向或c向的推动,通过b凹点起到缓冲作用.现在的问题是由于塑料支架强度不够(过于柔软),在步进输出时,由于缓冲机构作用激光头不能及时反应,超过伺服电平控制范围,造成了步进紊乱,从而循迹失误,读碟出现停顿.与上例相反,此时需要增加缓冲机构的硬度.在支架凹点至另一边之间填入热熔胶,从而增加机构的硬度,又不失应有的韧性,从而明显改进了机构的循迹性能.

　　综上所述,良好的机械系统是保证VcD机循迹性能的前提.
