同线电话转接装置(1)
[09-14 01:06:37] 来源:http://www.88dzw.com 电子制作 阅读:8838次
文章摘要:在许多场合,一根电话外线并接多部电话,虽然利用率高,但保密性太差。本装置以最少的元器件能有效解决这个问题。用电话时先摘机者有优先权,后摘机者无声;接电话时甲、乙两部电话同时振铃,先摘机者在优先权,后摘机者无声。通话时甲、乙机相互保密。工作原理电路原理见图1(点此下载原理图)。甲、乙两部电话通过继电器J1、J2并接在一条外线L1、L2。图中状态继电器J1、J2均处于释放状态。故甲、乙两部电话机均与外线接通。当有电话呼入时,铃流电压通过耦合电容C1、C2使两部电话机均振铃。假设甲机先摘机,则继电器J1提供了直流通路,其触点吸合(即动触点由上方转换为下方),从而切断了乙电话机的通路。如果是乙电话机先
同线电话转接装置(1),标签:电子小制作,http://www.88dzw.com 在许多场合,一根电话外线并接多部电话,虽然利用率高,但保密性太差。本装置以最少的元器件能有效解决这个问题。用电话时先摘机者有优先权,后摘机者无声;接电话时甲、乙两部电话同时振铃,先摘机者在优先权,后摘机者无声。通话时甲、乙机相互保密。
工作原理

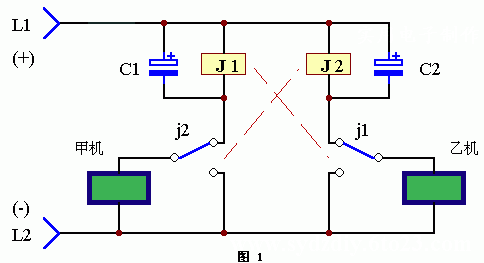

电路原理见图1(点此下载原理图)。甲、乙两部电话通过继电器J1、J2并接在一条外线L1、L2。图中状态继电器J1、J2均处于释放状态。故甲、乙两部电话机均与外线接通。当有电话呼入时,铃流电压通过耦合电容C1、C2使两部电话机均振铃。假设甲机先摘机,则继电器J1提供了直流通路,其触点吸合(即动触点由上方转换为下方),从而切断了乙电话机的通路。如果是乙电话机先摘机,类似的,则把甲电话机通路切断,由此完成了互相保密的功能。用电话时,谁先摘机谁就先占用外线路,后摘机无声。
元器件选择与制作
电路中电容C1、C2的作用一是为铃流和话音提供交流通路;二是防止拨号时继电器产生跳动。一般都用1000u的电解电容。继电器选用单刀双掷(5脚),线圈工作电压为9V的。整个装置在接入时须分清外线的正负。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
