同线电话转接装置(2),标签:电子小制作,http://www.88dzw.com 本文介绍的同线电话转接装置,采用可控硅,除了有与同线电话转接装置(1)相同的功能外,还具有自己的特点:①并接的分机数量多;②电路体积更为小巧;③装置接外线时不必分正负;④安装连线更简单;⑤工作时对外线的影响更小。
工作原理

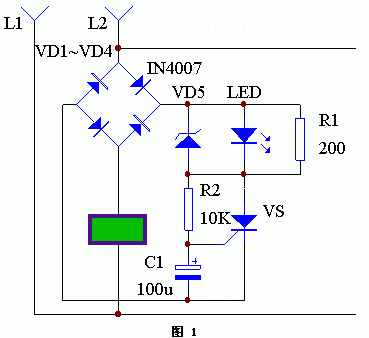

电路原理见图1(点此下载原理图)。二极管VD1-VD4组成极性转换电路,使接外线时不必分正负。静态时,各分机挂线,线路相当于直流断路,故可控硅VS截止。图中只画出了一部分机的电路,实际使用时可如此并接多部分机。当有电话呼入时,交流铃流电压击穿VD5稳压二极管,并通过R2触发可控硅VS使之导通,电话振铃。设甲话机先摘机,则由甲话机构成VS的直流通路,VS使一直维持导通状态,同是发光二极管LED点亮,指示摘机状态。甲话机摘机后,外线L1、L2之间电压由60V降到约10V,其它分机的可控硅因稳压二极管无法击穿故维持截止状态,故摘机也无效。各分话机要电话时,其工作原理类似,先摘机者VS先导通,先占用线路,而使其它分话机处于封锁状态(无声)。
元器件选择与制作
元器件清单见下表。
需注意的是,稳压二极管稳压值表中为12V,具体调试时,对于不同的交换机可能要稍作调整。
