温控电路
[09-14 01:13:50] 来源:http://www.88dzw.com 电子制作 阅读:8293次
文章摘要:该装置应用电路工作原理如图2。它可应用于食堂蒸气冲水的水开报讯系统。θ是正温度系数的热敏电阻,它可以用环氧树脂固贴在冲开水用的铁皮桶上。当桶中的水温很低时,铁桶的温度自然也低,PTC的阻值亦很小,它与R的分压使得控制器DM④端的电压低于1.6V,故信号灯H不亮。一旦蒸气冲开水使水温逐渐上升,PTC的阻值也随即增大,当水温到达100℃,此时PTC的阻值阶跃上升,使DM的④端分压值大于1.6V,此时信号灯H点亮,说明水真正是开了。PTC可用温度居里点为100℃的正温度系数开关型热敏电阻,如RZK2系列等。信号灯H可以安装在食堂值班室内。
温控电路,标签:电子小制作,http://www.88dzw.com

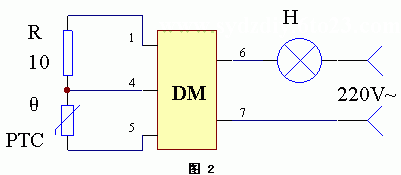

该装置应用电路工作原理如图2。它可应用于食堂蒸气冲水的水开报讯系统。θ是正温度系数的热敏电阻,它可以用环氧树脂固贴在冲开水用的铁皮桶上。当桶中的水温很低时,铁桶的温度自然也低,PTC的阻值亦很小,它与R的分压使得控制器DM④端的电压低于1.6V,故信号灯H不亮。一旦蒸气冲开水使水温逐渐上升,PTC的阻值也随即增大,当水温到达100℃,此时PTC的阻值阶跃上升,使DM的④端分压值大于1.6V,此时信号灯H点亮,说明水真正是开了。PTC可用温度居里点为100℃的正温度系数开关型热敏电阻,如RZK2系列等。信号灯H可以安装在食堂值班室内。
Tag:电子制作,电子小制作,维修教程知识 - 电子制作
