用MC14541B制作可编程序定时器

文章摘要：MC14541B是由16级二进制计数振荡器(C、R电路)、自动电源复位和输出控制电路构成的。16级计数器的分频比依靠控制输入A和B选择28、210、213、216。主要性能指标：1、CR振荡器振荡频率：0～100kHz2、振荡频率精度：±2%工作温度范围及电源电压变动±10%fOSC<10kHz3、外部可使用时钟电路4、可能自动复位和外部主控复位根据其12、13脚预置的高、低电平组合确定常数N，再选定Rtc、C、Rts(Rts的选取一般是Rtc阻值的两倍)，延时时间即可确定。延时时间为：T=2.3×N×Rtc×C其6脚为低电

用MC14541B制作可编程序定时器,标签：电子小制作,http://www.88dzw.com

　　MC14541B是由16级二进制计数振荡器(C、R电路)、自动电源复位和输出控制电路构成的。16级计数器的分频比依靠控制输入A和B选择28、210、213、216。

　　

　　主要性能指标：

　　1、CR振荡器振荡频率：0～100kHz

　　2、振荡频率精度：±2%

　　工作温度范围及电源电压变动±10%

　　fOSC<10kHz

　　3、外部可使用时钟电路

　　4、可能自动复位和外部主控复位

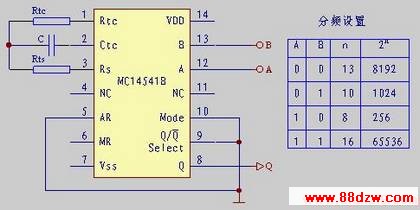

　　根据其12、13脚预置的高、低电平组合确定常数N，再选定Rtc、C、Rts(Rts的选取一般是Rtc阻值的两倍)，延时时间即可确定。延时时间为：T=2.3×N×Rtc×C其6脚为低电平触发，延时前8=9，延时后，8=(9非)。

　　例如：Rtc=9.1kΩ

　　Rts=18kΩ

　　C=0.01μF

　　A(12脚)=B(13脚)="1"

　　T=2.3×216×9.1×103×0.01×10-6=13.6s
