　　工作原理
　　BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。

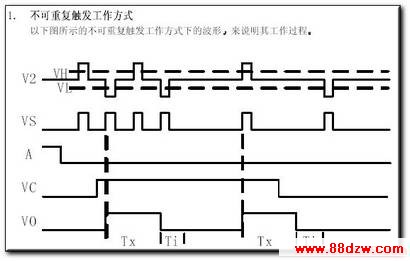

　　以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。 不可重复触发工作方式下的波形。
　　首先，根据实际需要，利用运算放大器OP1组成传感信号预处理电路，将信号放大。然后耦合给运算放大器OP2，再进行第二级放大，同时将直流电位抬高为VM(≈0.5VDD)后，将输出信号V2送到由比较器COP1和COP2组成的双向鉴幅器，检出有效触发信号Vs。由于VH≈0.7VDD、VL≈0.3VDD，所以，当VDD=5V时，可有效抑制±1V的噪声干扰，提高系统的可靠性。 COP3是一个条件比较器。当输入电压VcVR时，COP3输出为高电平，进入延时周期。 当A端接“0”电平时，在Tx时间内任何V2的变化都被忽略，直至Tx时间结束，即所谓不可重复触发工作方式。当Tx时间结束时，Vo下跳回低电平，同时启动封锁时间定时器而进入封锁周期Ti。在Ti时间内，任何V2的变化都不能使Vo跳变为有效状态（高电平）,可有效抑制负载切换过程中产生的各种干扰。

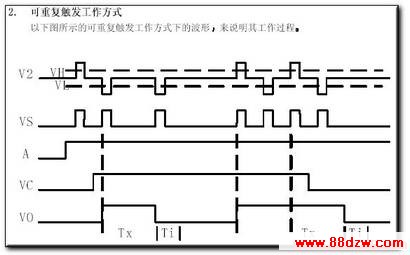

　　以下图所示的可重复触发工作方式下的波形，来说明其工作过程。 可重复触发工作方式下的波形在Vc=“0”、A=“0”期间，信号Vs不能触发Vo为有效状态。在Vc=“1”、A=“1”时，Vs可重复触发Vo为有效状态，并可促使Vo在Tx周期内一直保持有效状态。在Tx时间内，只要Vs发生上跳变，则Vo将从Vs上跳变时刻起继续延长一个Tx周期；若Vs保持为“1”状态，则Vo一直保持有效状态；若Vs保持为“0”状态，则在Tx周期结束后Vo恢复为无效状态，并且，同样在封锁时间Ti时间内，任何Vs的变化都不能触发Vo为有效状态。
　　应用线路图

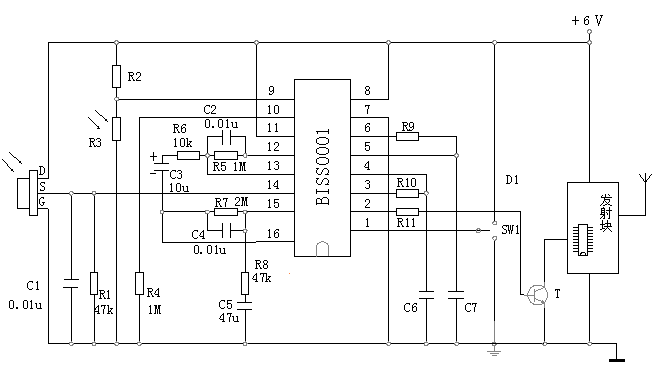

　　　　　　　　　　　　　　　BISS0001的热释电红外无线感应器应用电路图
　　上图中，运算放大器OP1将热释电红外传感器的输出信号作第一级放大，然后由C3耦合给运算放大器OP2进行第二级放大，再经由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发信号Vs去启动延迟时间定时器，输出信号Vo经晶体管T1放大驱动继电器去接通负载。
　　上图中，R3为光敏电阻，用来检测环境照度。当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。输出延迟时间Tx由外部的R9和C7的大小调整，值为Tx≈24576xR9C7；触发封锁时间Ti由外部的R10和C6的大小调整，值为Ti≈24xR10C6。
