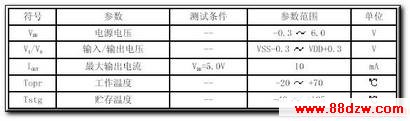

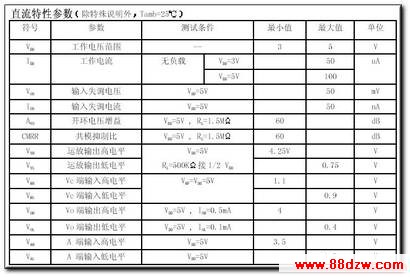

　　BISS0001是一款高性能的传感信号处理集成电路。静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。广泛用于安防、自控等领域能。
　　特 点
　　CMOS工艺
　　数模混合
　　具有独立的高输入阻抗运算放大器
　　内部的双向鉴幅器可有效抑制干扰
　　内设延迟时间定时器和封锁时间定时器
　　采用16脚DIP封装

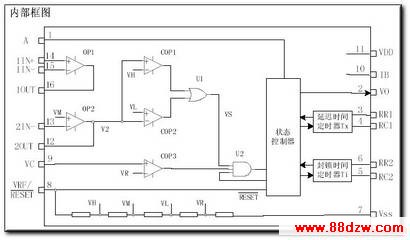

　　管脚图

　　管脚说明
引脚 　名称 I/O 功能说明 1 A I 可重复触发和不可重复触发选择端。当A为“1”时，允许重复触发；反之，不可重复触发 2 VO O 控制信号输出端。由VS的上跳前沿触发，使Vo输出从低电平跳变到高电平时视为有效触发。在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。 3 RR1 -- 输出延迟时间Tx的调节端 4 RC1 -- 输出延迟时间Tx的调节端 5 RC2 -- 触发封锁时间Ti的调节端 6 RR2 -- 触发封锁时间Ti的调节端 7 VSS -- 工作电源负端 8 VRF I 参考电压及复位输入端。通常接VDD，当接“0”时可使定时器复位 9 VC I 触发禁止端。当VcVR时允许触发(VR≈0.2VDD) 10 IB -- 运算放大器偏置电流设置端 11 VDD -- 工作电源正端 12 2OUT O 第二级运算放大器的输出端 13 2IN- I 第二级运算放大器的反相输入端 14 1IN+ I 第一级运算放大器的同相输入端 15 1IN- I 第一级运算放大器的反相输入端 16 1OUT O 第一级运算放大器的输出端
