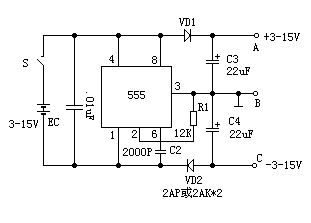

单电源变双电源电路

　　附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz、占空比为1：1的方波。3脚为高电平时，C4被充电；低电平时，C3被充电。由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两端就得到+/-EC的双电源。本电路输出电流超过50mA。

简易催眠器

　　时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音（见附图）。扬声器采用2英寸、8欧姆小型动圈式。雨滴声的速度可以通过100K电位器来调节到合适的程度。如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。

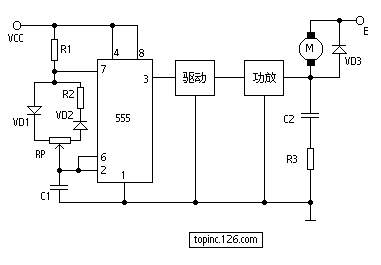

直流电机调速控制电路

　　这是一个占空比可调的脉冲振荡器。电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。因此调节电位器RP的数值可以调整电机的速度。如电极电驱电流不大于200mA时，可用CB555直接驱动；如电流大于200mA，应增加驱动级和功放级。

　　图中VD3是续流二极管。在功放管截止期间为电驱电流提供通路，既保证电驱电流的连续性，又防止电驱线圈的自感反电动势损坏功放管。电容C2和电阻R3是补偿网络，它可使负载呈电阻性。整个电路的脉冲频率选在3~5千赫之间。频率太低电机会抖动，太高时因占空比范围小使电机调速范围减小。

用555制作的D类放大器

　　我们知道D类放大器具有体积小、效率高的特点。这里介绍一个用555电路制作的简易D类放大器。它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。

　　由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。

风扇周波调速电路

　　夏天要来了，电风扇又得派上用场。这里介绍一个电风扇模拟阵风周波调速电路，可以为将我们家里的老式风扇增加一个实用功能，也算是一个迎接夏天到来的准备吧。下面介绍其工作原理。

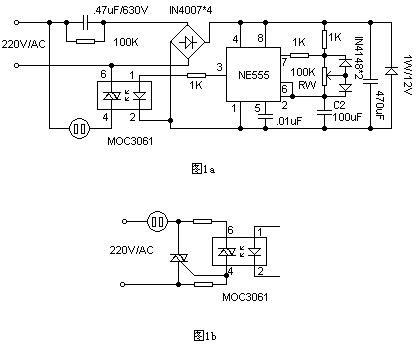

　　电路见图1a。电路中NE555接成占空比可调的方波发生器，调节RW可改变占空比。在NE555的3脚输出高电平期间，过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流，使内部硅化镓红外线发射二极管发射红外光，将过零检测器中光敏双向开关于市电过零时导通，接通电风扇电机电源，风扇运转送风。在NE555的3脚输出低电平期间，双向开关关断，风扇停转。
