    2 负载切断式保护电路
    2．1 奇声Av-2750功放保护电路

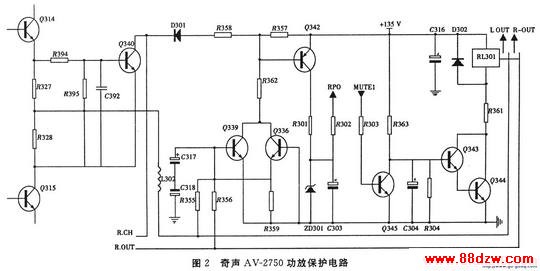

    图2是奇声AV-2750功放保护电路，该电路结合单片机控制技术，对传统的保护电路进行改进，使电路具有响应速度快，稳定性高，电路简单，容易恢复等优点。主要功能有：直流检出电路，过载检出电路，开机延时电路。电路中Q340、R394、R395、R327、R328、C392组成了过流保护电路。R327、R328的阻值仅为O．25 Ω／5w，非常小，功率放大器正常工作时，对电路的影响也极小。但在出现音量过大使功率放大器长时间处在最大功率输出状态或音箱连接线碰头短路等过载情况时，功率输出管的发射极电流明显增大，电流流过．R327或R328，在其两端产生的电压便升高，经R394、R4．395分压后，只要R395两端的电压大于0．7 V，持续的时间足够使电容C392充满电荷(即延时保护，改变该电容的容量，可改变过载保护的响应速度)，Q340便导通，其集电极电位下降，Q342基极电位也被拉低，Q342导通，并输出高电平信号，经．R301、R302输送到微处理器(CPU)的PRO端口。微处理器一检测到表示保护的高电平，立即从MUTEl(静音控制端口1)输出高平的控制电压，控制相关的静音控制电路。其中一路经R303，控制Q345导通，Q343与Q344组成的复合管的基极电位被拉低，复合管截止，继电器RL301失去电流释放，断开功率输出与音箱的连接，从而保护了音箱和功率管。

    直流检测电路主要由Q339、Q336、R359、R362及周边元件组成。R355、R356与C317、C318组成低通滤波器。R355、R356是左(L)、右(R)声道的直流取样电阻，兼做直流检测电路的输入限流电阻。C317、C318串接成无极性电容器，用于旁路音频信号。功放正常工作时，左右声道输出的交变信号经R355、R356后，被C317、C318串接成无极性电容耦合到地，直流检测器输入端的电位几乎为O V。

当Q314击穿或其它原因面使功率放大器输出“正”的直流电压时，Q339导通，直流检测器输出低电位；同样，当Q315击穿或其它故障而使功率放大器输出“负”的直流电压时，Q336导通，直流检测器也输出低电位，经Q342倒相高电平，“通知”微处理器采取保护措施。在这里，微处理器相当于传统保护电路中的触发器；ZD301是为保护微处理器PRO口而设置的，避免Q342输出的电压过高而损坏微处理器的PRO口；C303是延迟电容，用来避免电路因供电变化、电路杂波引起的误保护，它与R301共同决定了保护延迟的时间。
    R363、C304、R304组成开机延时接通电路。由于C304两端的电压不能突变，开机时，Q343基极电位为O V，Q343、Q344组成的复合管不工作，继电器不吸合，音箱与功放电路暂时脱离。开机时功放产生的浪涌电流不会冲击音箱中的扬声器。但由于电阻R363的存在，+13 V电源将经R363向C304充电，其充电时间，由R363、C304的值决定．一般有3到4秒的延时时间。随着C343基极电位升到1．3 V，Q343、Q344组成的复合管导通，继电器吸合，音箱与功放电路接通。RL301是继电器；D302可吸收继电器动作时产生的反向电动势．起保护Q343、344的作用。C316是储能电容。由于供电电路到达继电器有一定的距离，使电源内阻增大，C316设计在继电器附近．能在继电器吸合瞬间，提供启动电流。

    常见故障的修理：
    (1)继电器不吸合
    Q343基极是一个关键测试点，正常电压应为1．4 V左右，若此点电压正常而继电器不吸合，则检查Q343、Q344、R36l、及继电器本身是否正常。一般用万用表检查继电器两端的电压，很容易发现问题。
    若Q343基极电压偏低，继电器当然不会吸合。一般检查Q345、R363、R304会发现问题所在。修理实践证明：C304漏电引起继电器不吸合的现象屡见不鲜，所以维修时应引起足够的重视。
    左右两声道输出端的电压(中点电压)是另一个关键测试点。若有大于O．6 V的直流输出。会引起保护电路正常动作。这时应先修理功率放大部份。使直流电位恢复正常。
