    若放大器中点电压正常，则要检测Q342基极电压，正常应在13 V以上。若该点电压在13 V以下，说明Q339或Q336击穿或穿流太大，导致PR0端输出高电平。CPU发出静音指令，使继电器释放。
    (2)保护电路过于灵敏
    功率远未达额定值而继电器就释放。造成这个故障的原因是元件变值，造成保护电路误动作。常见原因有R395阻值变大，C392开路。另外C317或C318容量变小(旧机器常见的现象)造成滤波不良，正半周Q339导通．负半周Q336际通，也会使电路产生误动作。
    (3)过载保护失灵
    过载检出电路任何元件损坏，都可能会造成上述故障，但修理实践证明：R358阻值变大引发的上述故障，几率最高。该电阻值变大后，过载信号不足以使Q34：2导通．起不到保护作用，烧坏喇叭的现象时有发生。
    (4)开机延时时间太长
    这种故障多由C304漏电引起，另外R363阻值变大也会发生上述故障。(一般的延时时间是2～4秒，由．R363、C304的时间常数决定)。
    (5)开机出现噪声(开机延时时间太短)
    刚开机时功放的中点电压尚未建立，一般要1～2秒后才达稳定状态。所以要求功放机延时2～4秒才接通扬声器。过早接入扬声器便会出现开机噪声，常见原因是C304容量变小，使Q343基极电压上升太快，继电器过早吸合。

    2．2 奇声AV-388D后级功放电路

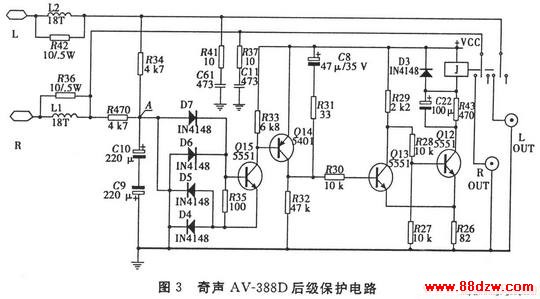

    图3是奇声AV-388D后级功放的保护触发、驱动电路。直流检出电路由D4～D7组成的桥式整流电路，再由Q15、Q14加以放大，推动施密特触发器工作。无论左右声道出现正的或负的电压都可能使Qi5、Q14导通驱动后级释放继电器，使功放和音箱得到保护。

    图中。保护驱动电路是一个以Q13、Q12为核心的施密特触发器。选择合适的R28、R27、R26的电阻值，保证Qi2基极起始状态为高电平，Q12饱和导通。此时，Q12的射极电流流过R26时，在R26两端形成电压，使Q13发射极(即触发器的入端)无高控制电压时．Qi3处于截止状态，实现第一稳态．继电器处于吸合状态，功放进行正常的输出。当检测电路或开机延时电路输出的高电平(此电平必须高于触发器的触发门电平)加到Ot3的基极时，Q13由截止翻转到导通状态，同时出现正反馈过程：UQl3b↑→IQl3b↑→IQl3c↑→UQl3c↓→LIQl2b↓→IQl2e↓→IR26↓→UR26↓→IQl3b↑。Q13迅速地饱和导通，其集电极电压几乎O，使Q12由饱和导通变为截止，触发器的输出翻转为第三稳态，继电器释放，进入保护状态。当触发器输入端的保护电压下降(如：开机延时保护结束或过载状态解除)，达到关门电平时，Q13退出饱和，并引发另一次与第一稳态过程相反的正反馈。Q12由截止再次变为饱和导通，电路又返回到第一稳态，继电器吸合，保护取消。

    电路中R43为限流电阻，D3为继电器反电动势释放二极管,以防反电动势损坏Q12。另外．由于继电器需要的吸合启动电流较大，该电路在电阻R43两端电路并联了电容C22。继电器吸合启动前，电容被R43放电；Q12饱和导通瞬间,由于C22两端电压不能突变，启动电流绕过R43的阻碍，经C22直通,使继电器迅速吸合。吸合后，C22也被充满电，继电器的维持电流经R43衰减提供。C8为延时电容,R3l是C8的限流电阻。它们与R32、R30、Q13、R26组成延时电路,调整C8、R31值。可以改变延时时间。开机时,电源电压通过C8、R3l提供给Q13、Q12组成的触发器控制端。触发器处在Q12截止状态,继电器不吸合,功率输出电路暂时断开,直到C8被充到一定电荷为止。

    故障检修：
    当继电器不吸合，先检查输出端的中点电压,若有直流输出，则先检修功放部份。若无直流输出,继电器仍不吸合,则故障在保护电路本身。着重检查C8是否漏电,此电容漏电可能引起开机延时时间太长,或继电器不吸合。其余故障的检修方法可参考AV-2750。
