    引言
    目前大功率家用声频功率放大器主声道均采用OCI．电路进行功率放大。由于这部份电路工作在高电压、大电流、高温度环境中，因此故障率是非常高的。而这种电路出现故障时．其输出的直流电位常常会偏离零电平而出现较高的正的或负的直流电压。输出的直流电流流过扬声器音圈时．可能会将音圈烧毁。另外．在部份特大功率的功放中，由于输出功率非常强劲，在用户操作不当或卡啦OK音量太大时，该声道的输出功率会远大于它的额定功率，可能会损坏功率放大器。甚至会损坏贵重的扬声器。因此．各种功放机都会设置保护电路。保护功放和音箱免遭损坏，下面介绍市场上常见的保护电路以及它们的修理方法。

    1 信号分流式保护电路

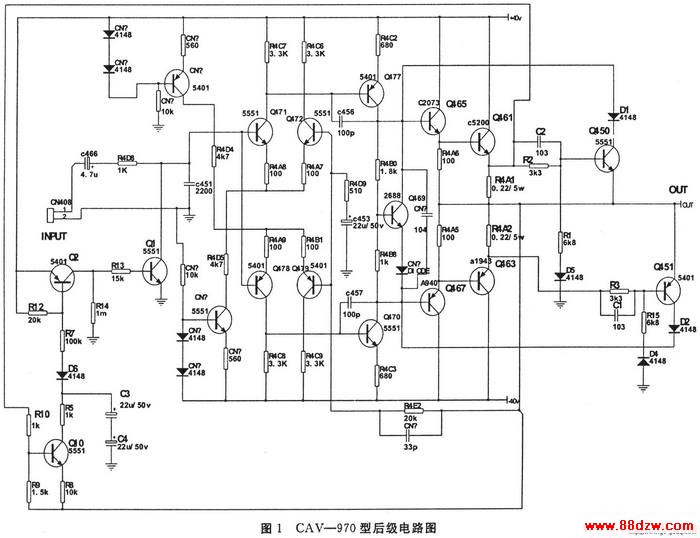

    图1是CAV-970型功放机电图，这是一个全对称。双差分、双恒流源OCI。功放电路，本文只对其保护电路作一些介绍。
    CAV-970的保护电路舍弃了传统的继电器而采用晶体管进行保护。功能有：短路保护、过载保护、开机延时保护。笔者曾对此机作过破坏性试验：加大输入信号幅度、加重负载(例如2 n负载)甚至短路都无法使该机功放后级损坏。可见该机设计者确有过人之处。

    l.1 分流式过载保护电路
    此处正是该机精华所在。由Q451、R3、C1、D2、Q450、R2、Dl、C2等元件组成，正常工作时，由于取样电阻R4A1、R4A2阻值很小(O．22Ω)，输出电流在其上的压降较小，Q450、Q451不导通，对信号没有分流作用。如果由于输入信号增大或负载阻抗减少，输出电流增大，导致取样电阻R4A1、R4A2上的压降增大，Q450、Q45l就会导通。Q450经二极管D1接于复合管输入端Q465基极，部份信号经二极管Dl、三极管Q450傍路分流，使输入到后级的信号幅度减少。使输出维持一定的水平。同理，Q451导通时，Q467上的信号也会被分流，使输出稳定。这时无论加大输入信号幅度或减少负载，都不能使输出电流增大，总被限定在某个水平之上。

    1．2 短路保护电路
    该电路由Q1、Q2、QlO及其外围电路组成。当负载短路时，输出电流突然增大、流经R4A1时，Q461发射极电位上升，Q10基极电压上升，Q10导通．导致Q1、Q2导通。输入信号被子傍路到地。切断了信号源，保护了功率放大器和音箱不致损坏。

    1．3 开机延时电路
    开机延时电路由C3、C4、D6、R7、R12等组成。刚接通电源，C3、C4上电压为O，D6导通，Ql、Q2导通，把输入信号傍路接地，喇叭中没有声音。此外，电流经R7、R12、D6慢慢对C3、C4充电，其上的电压慢慢上升，到达一定程度时D6截止，随后Q1、Q2截止。信号不会被傍路到地。功放进入正常工作状态。

    1．4 故障维修
    1．4．1 未达额定功率，失真度就很大
    这是本机特有的故障。也是分流式保护电路的一个弱点。主要由Q450、Q451不配对引起。当输出达到某一幅度后，Q450、Q45l不是同时导通。而是一个导通另一个还未导通，或两管导通程度不一致。正负半周被分流的程度不同，造成失真。修理方法是更换两个经严格配对的晶体管(Q451、Q450)。
     1．4．2 无声
    该电路很容易造成无声故障。C3、C4漏电，Q10不良，都会导致Ql、Q2处于导通状态。使信号被短路到地而造成无声。
     1．4．3 开机延时时间太长
    这个故障其实与“无声”故障检查方法基本相同。根源也是C3、C4漏电。如果C3、C4漏电严重，经R7的充电电流被漏掉，C3、C4的电压升不起来，就会造成“无声”故障，如果漏电不很严重。经R7的充电电流被漏一部份．但C3、C4上的电压经较长时间后能上升，就会造成开机时间太长。此外，R7阻值变大也会造成这个故障。
