　　这个两用插座，可对插在插座里的电灯进行无级调光；也可使它闪烁发光，且闪烁频率可调，可用于烘托室内气氛。

　　工作原理

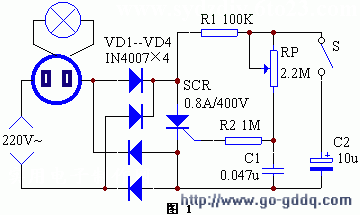

　　电路见图1，当S打开时，该电路是调光插座。交流电压经VD1－VD4整流后变为直流脉动电压，加到VS的阳极和阴极之间。R1、R2、RP和C1组成阻容触发电路，当C1两端电压升到一定值时，VS导通，电灯即点亮。当加在VS阳极和阴极间的脉动电压过零时，VS关断。调节电位器RP可以改变C1充电速率，这样便改变了VS的导通角，从而使灯泡两端电压相应变化，达到无级调光的目的。该电路灯泡两端电压调节范围为150－220V，满足一般室内电灯调光要求。当S闭合时，由于大电容C2接入，该电路就变成了闪烁电路。因C2容量较大，充电时间较长，当C2两端电压充到一定什时，C2通过RP、R2向VS控制极放电，使VS导通，电灯亮。交流电过零时，VS阻断，灯熄。C2重新充电，周而复始形成超低频振荡，电灯便闪烁发光，调电位器RP，可改变C2放电速率，即能改变电灯闪烁频率。
　　元器件选择与制作
元器件清单见下表。


编　  号 名　  称 型　  号 数　  量 R1 电阻 100K 1 R2 电阻 1M 1 RP 可调电阻 2.2M 1 C1 涤纶电容 0.047u  耐压>160V 1 C2 电解电容 10u     耐压>160V 1 VD1－VD4 整流二极管 IN4007 4 SCR 单向可控硅 0.8A/400V以上,如2N6565等 1 S 开关 　 1

　　RP最好用旋轴绝缘的，确保使用安全。
