触摸式电风扇调速器的制作
[09-14 01:19:42] 来源:http://www.88dzw.com 电子制作 阅读:8452次
文章摘要: 本例介绍的触摸式电风扇调速器,具有电路新颖、制作简单、使用方便等特点,可用于改造各种普通台扇、落地扇和吊扇。电路工作原理该触摸式电风扇调速器电路由集成电路IC、双向晶闸管VT及有关外围元器件组成,如图1所示。 接通220V市电后,调速器电路进人工作状态,但双向晶闸管VT处于截止状态,电风扇电动机M不转动。当用手触摸电极片、且时间不少于0.4s时,IC的8脚输出固定的高电平,使双向晶闸管VT导通,风扇电动机M转动。但调速器电路仅起开关作用,电风扇的转速与前次停转时的速度相同。若手触摸电极片的时间大于0.4s时,IC的8脚输出电压将逐级升高,使VT的导通能力由弱变强,电风扇的转速也由慢变
触摸式电风扇调速器的制作,标签:电子小制作,http://www.88dzw.com本例介绍的触摸式电风扇调速器,具有电路新颖、制作简单、使用方便等特点,可用于改造各种普通台扇、落地扇和吊扇。

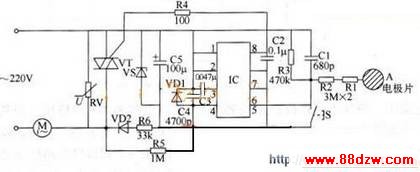

电路工作原理该触摸式电风扇调速器电路由集成电路IC、双向晶闸管VT及有关外围元器件组成,如图1所示。
接通220V市电后,调速器电路进人工作状态,但双向晶闸管VT处于截止状态,电风扇电动机M不转动。当用手触摸电极片、且时间不少于0.4s时,IC的8脚输出固定的高电平,使双向晶闸管VT导通,风扇电动机M转动。但调速器电路仅起开关作用,电风扇的转速与前次停转时的速度相同。若手触摸电极片的时间大于0.4s时,IC的8脚输出电压将逐级升高,使VT的导通能力由弱变强,电风扇的转速也由慢变快。当手移开电极片后,电风扇的转速将被锁定。在电风扇停转或定速运转状态下,若接通开关S,则调速器电路将进人连续循环调速状态,变速周期约7.6s,电风扇产生的风量时大时小,可实现模拟自然风控制,断开S后,电风扇的转速将被锁定。
RV是压敏电阻器,用来保护晶闸管VT,防止其因过电压而击穿。
调节R3的阻值,可以改变触摸灵敏度。
元器件选择
R1一R5均选用1/4W碳膜电阻器;R6选用1W金属膜电阻器。
RV选用耐压值为470V的压敏电阻器。
C1一C4均选用瓷介电容器,其中C5选用耐压值为16V以.上的铝电解电容器。
VD1选用1 N4148型开关二极管;VD2选用1 N4007型整流二极管。
VS选用5. 1 V、1/2W稳压二极管。
VT选用3A、600V的双向晶闸管,例如TLC336A等型号。
IC选用无级调光、调速用5G7232或CS7232、LS7232、SM7232、 BA2103、
5567等型号集成电路。
S选用小型按键开关。
电极片可用薄铜片自制。
