　　许多朋友想设计、制造自动化设备或者希望对老设备进行改造，但自己不懂电路设计。或者懂电路设计但不懂智能控制或单片机技术，不知道工业现场中的各种干扰怎么消除，如何保证控制器在-40℃~+70℃下稳定工作等等，可编程序控制器（简称PLC）解决了上述问题。在PLC上，几乎所有的电路硬件都做好了，抗干扰措施也均具备，只需根据相关设备编制专门的程序。PLC就成为了该设备的控制器。

　　P111G2型可编程序控制器采用宏指令编程,所有的宏指令都已存到PLC中，你只需选出所需的指令就可，一般有电工水平的人只需2天～3天就可开发产品。

　　一、P111G2介绍

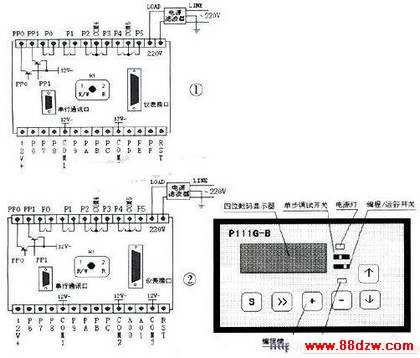

    1.P111G2系列有P111G2-M11（见图1）、P111G2-M12（图2）二款主机。P111G2-M11有6个继电器输出端口（P0~P5），二个晶体管输出端口（PP0、PP1），其中PP0还是步进电机或脉冲输出端口（输出频率15Hz~69690Hz），有10个12V触发的开关量输入端口（P6～PF），有一路150mA/12V外供电源。有一路串行通讯端口。

　　由图2可知。P111G2-M12的大部分与P111G2-M11相同，只是12V触发的开关量输入端口减为7个（P6~PC），增加了2个0～5V模拟量输入端口（A00、A01）。

　　2.P111G2系列有二款扩展单元P111G-K1和P111G-K2。前者可扩展13路继电器输出端口，后者可扩展6路继电器输出端口和12路12V触发的开关量输入端口。

　　3.编程器（仪表）见图3编程器上有6个“编程键”用于程序输入或运行调试。有“四位数码显示器”用于显示程序内容。编程器还可作为用户的显示器，用于显示电压、电流、压力、流量、计数、时间等物理量，所以又称其为仪表。编程时将编程器插到主机的“仪表接口”上，编程结束后再拔开。
