感应式指针手表电池测试器,标签:电子小制作,http://www.88dzw.com本文所描述的手表电池测试器,通过采用非接触式方法,感应电子手表秒针的驱动脉冲,勿需打开手表后盖,即可方便快捷地判断手表内电池和驱动电路是否正常,并伴有声光显示,同时配有一动圈表头,可以测量3V以内各类低压电池的电压。
该测试器可以作为维修钟表的专业仪器使用。

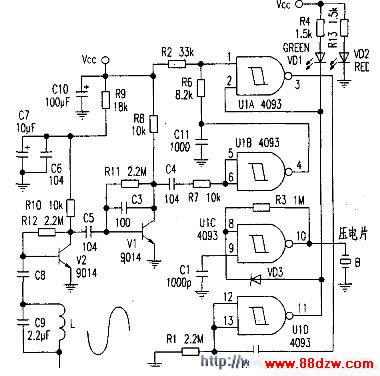

电路原理如右图所示,工作原理如下:U1C构成频率为2kHz的振荡电路,直接驱动压电陶瓷讯响器B。V2及L、C构成高频振荡电路,经V1交流放大后,进入UlB进行整形。平时高频信号由C11滤波成为恒定的直流电平,由1t6和R2将U1A的①脚置为高电平(H),因电路处于稳定状态时,②脚为高电平(H),故③脚为低电平(L),此时后级的UlD单稳电路处于被钳位状态,VD3被关断,讯响电路不工作。
当电子手表靠近测试器感应到L端时,其秒针线圈内的驱动脉冲信号,使V2的振荡频率被调制到与脉冲信号相同的低速频率,经V1放大、U1B整形后。将U1A的①脚电平拉低(L),U1A的③脚变高(H)。由于C2两端电平不能突变,使U1D(11)脚变低(L),VDI被点亮,U1C讯响电路开始工作,大约0.5s后,C2经过R1回路进行充电,一旦充电完成,U1D的(12)、(13)脚开始变低(L),U1D的(11)脚翻转变高(H),VDl变暗,同时U1C讯响电路通过二极管VD3被关断。
该电路的安装调试非常简单,U1为四二输入CMOS施密特触发器CD4093,使用DC9V层叠电池供电,上电时由于电路稳态的建立过程,Bl会有一声短暂的讯晌。当用手指触摸V2的基极时,会连续触发Ul的单稳态电路工作。指示电池容量的动圈表头。可通过~个多刀滑动开关来选择被测电池的类型。整个仪器外形为:160mm×128mmx41mm,毛重约320g。
普通指针式电子表,每一秒钟产生一个驱动脉冲,而没有秒针功能的超薄型电子表,每6~10秒产生一个驱动脉冲。驱动脉冲信号的强弱,可由电子表距离L的远近来判断。使用该仪器能瞬间判断是驱动电路故障还是机械电路的故障。该电路除了能感应普通电子手表外,还可以感应石英钟、BP机、手机、电动玩具等器具的工作状态。
