    场效应管是只有一种载流子参与导电，用输入电压控制输出电流的半导体器件。有N沟道器件和P沟道器件。有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。IGFET也称金属-氧化物-半导体三极管MOSFET（Metal Oxide SEMIconductor FET）。

MOS场效应管
    有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟道和P沟道两种导电类型。场效应管有三个电极：
D(Drain) 称为漏极，相当双极型三极管的集电极；
G(Gate) 称为栅极，相当于双极型三极管的基极；
S(Source) 称为源极，相当于双极型三极管的发射极。
增强型MOS(EMOS)场效应管
    道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极 G。P型半导体称为衬底(substrat)，用符号B表示。

一、工作原理

1．沟道形成原理
当Vgs=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压，不会在D、S间形成电流。

当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。

进一步增加Vgs，当Vgs＞Vgs(th)时，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。如果此时加有漏源电 压，就可以形成漏极电流ID。在栅极下方形成的导电沟道中的电子，因与P型半导体的载流子空穴极性相反，故称为反型层（inversion layer）。随着Vgs的继续增加，ID将不断增加。

在Vgs=0V时ID=0，只有当Vgs＞Vgs(th)后才会出现漏极电流，这种MOS管称为增强型MOS管。

VGS对漏极电流的控制关系可用iD=f(vGS)|VDS=const这一曲线描述，称为转移特性曲线，见图。




转移特性曲线斜率gm的大小反映了栅源电压对漏极电流的控制作用。 gm 的量纲为mA/V，所以gm也称为跨导。
跨导的定义式如下：

g_m=△I_D/△V_GS|

(单位mS)

2． Vds对沟道导电能力的控制

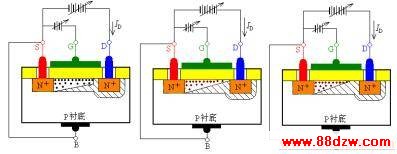

当Vgs＞Vgs(th)，且固定为某一值时，来分析漏源电压Vds对漏极电流ID的影响。Vds的不同变化对沟道的影响如图所示。

根据此图可以有如下关系
VDS=VDG＋VGS= —VGD＋VGS
VGD=VGS—VDS

当VDS为0或较小时，相当VGD＞VGS(th)，沟道呈斜线分布。在紧靠漏极处，沟道达到开启的程度以上，漏源之间有电流通过。
