    两者处理信号的流程基本框架虽然没有本质的区别，但是也有着明显的不同，具体表现如下：

    1．两者可以接驳的信号源有明显的不同。

    普通电视只可以接收：(1)射频信号端子RF，即视频及音频经过调制之后的信号。在调制过程中，信号会有一定的损失和畸变，因此，图像和声音的质量较差。(2)复合视频端子Video，接口连接混合视频信号。它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。分辨率一般可达350—450线，不过它是模拟接口。．(3)S端子也称为SUPEI~VIDEO。它将亮度和色度信号分离输出，避免了混合视讯讯号输出时亮度和色度信号的相互干扰。

    数字高清电视除了可以接驳以上几种信号外，还可以接驳：

    (1)色差端子，通常采用YPbPr和YcbCr两种标识。前者表示逐行扫描色差输出，后者表示隔行扫描色差输出。透过色差端子，可以输入多种等级讯号，从最基本的480i到倍频扫描的480p，甚至720p、1080i等。

    (2)VGA端子，也叫D-Sub接口。这是一种D型接口，上面共有15针，分成三排，每排五个。VGA接口传输的仍然是模拟信号。

    (3)DVI端子，即数字视频输入端口。该接口主要优点是速度快，传输的数字信号不需经过任何转换，被传送信号没有衰减。避免了信号的损失，使图像的清晰度和细节表现力都得到了极大提高。

    (4)HDMI端子,高清晰度多媒体接口。HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时，无需在信号传送前进行数／模或模／数转换，以保证最高质量的影音信号传送。应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数／模或模／数转换，能取得更高的音频和视频传输质量。

    2．信号流程的不同

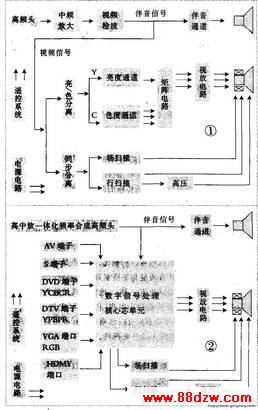

    信号流程的不同主要体现在两方面：一是两者接驳信号源不同，高清电视可以接驳更多的信号源，包括模拟信号和数字信号；二是高清电视在处理图像信号时，会对信号进行数字化处理，以达到格式变换和提升画质的目的。图1、图2是两者的方框图，通过比较，可以发现上述不同。
