　　作者：刘洪涛，www.88dzw.com嵌入式培训中心高级讲师，ARM ATC授权培训讲师。

　　最近计划针对我们www.88dzw.com的教学开发一套PXA270系统，我把我的一些软、硬件开发过程记录下来和大家一起分享、讨论。有好的建议大家一定要及时交流，lht@farsight.com.cn

　　平台硬件功能要求：32M/64M nor flash、64M sdram、10M/100M自适应网口、串口、SD卡接口、USB主从口、实时时钟、4*4扫描键盘、I2C的e2rom、蜂鸣器、A/D、CAN总线接口、VGA接口、数字液晶接口、音频接口、电源管理等功能。

　　平台嵌入式操作系统要求：

　　1、linux：版本2.6.23 并可以运行google的android手机操作系统

　　2、Wince：6.0

　　电路板开发工具：capture CIS+Allegro

　　下面就开始我们的项目了。做硬件设计，首先考虑的是电源设计，所以今天讨论的主题就是PXA270电源电路设计。

　　Intel Xscale PXA270处理器是一个高度集成的SOC，并且针对电池供电的手持设备如PDA、3G手机等的应用做了优化，是希望以较低的功耗完成计算和多媒体应用的产品的理想选择。 它集成了丰富的“ 片内外设”，并专为无线应用包含了Intel最新的移动计算技术。主频在13～* MHz内调节，为大多数移动应用提供足够的性能。

　　系统中这些包括音频功放、USB、LCD、MMC卡等不同的应用模块都要求不同功率级别的稳压源。电源管理指如何将电源有效分配给系统的不同组件，即负责整机的电源供给及供电管理调度。

　　PXA270的电源管理部分比较复杂。这里先讨论和硬件设计相关部分。

　　一、PXA270的电压需求及电流需求

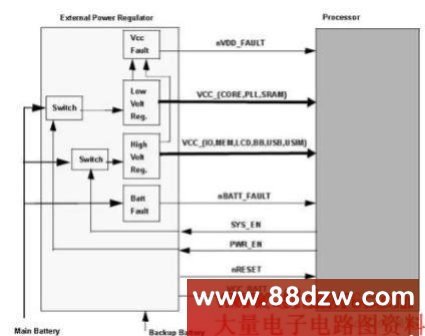

　　图1.1 典型电源电路

　　可以看出处理器需要外部提供的低电压有VCC_(CORE，PLL,SRAM)，高电压有VCC_(IO、MEM、LCD、BB、USB、USIM)。并且外部电源管理芯片还提供了nVDD_FAULT和nBATT_FALT信号（这两个信号主要用于向处理器报告电源异常），而且可以接受处理器发出的SYS_EN和PWR_EN信号（这两个信号主要用于控制电源管理芯片的电压输出，以达到在睡眠模式下节电的目的）。

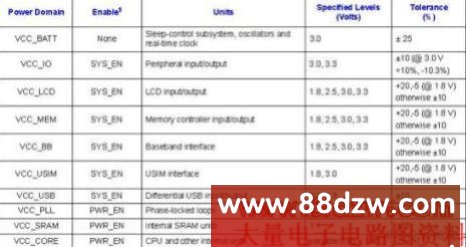

　　表1.1 电压需求

　　本系统中VCC_BB和VCC_USIM不用，其它电压确定为：

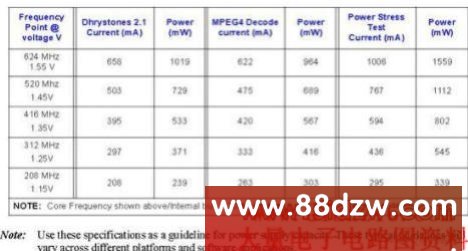

　　表1.2 VCC_CORE电流需求

　　VCC_CORE 的电流受平台硬件配置和所运行的系统软件和应用的影响比较大,且和设定的工作频率相关。我们的平台要求最大可以运行在520M左右，那VCC_CORE要求至少可以提供1.45V及689mA左右的电流。

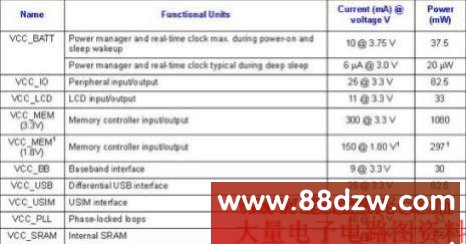

　　表1.3 其它电流需求

　　二、选择合适的电源管理芯片

　　从上面的要求可以看到PXA270需要多种电压，而且最好能够匹配它的电源管理功能。电源芯片选择方案上来看主要有两种：1、分立元件 2、集成度高的电源管理芯片。
