  本例介绍的LED标牌装饰灯,用于装饰各种门标、路标及安全出口、防火通道等标牌,能产生文字闪烁,边框灯光流动等效果,起到醒目、装饰作用。
  电路工作原理

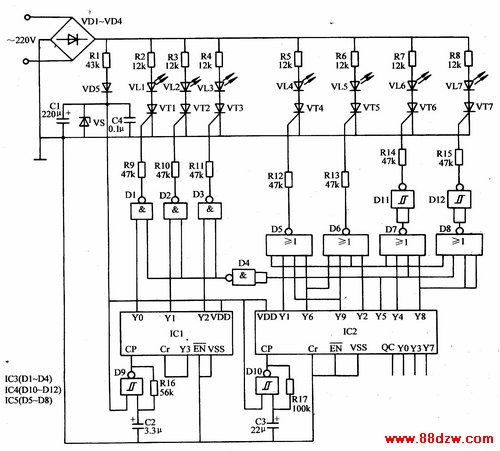

  该LED标牌装饰灯电路由电源电路、灯光流动控制电路和文字闪烁控制电路组成,如图1-153所示。

  电源电路由整流二极管VDl-VD5、电阻器Rl、稳压二极管VS和滤波电容器Cl、C4组成。
  灯光流动控制电路由计数/分配器集成电路ICl、与非门集成电路IC3(Dl-D4)、与非门施密特触发器集成电路IC4内部的触发器D9、电阻器R2-R4、R9-Rll、R16、电容器C2、晶闸管VTl-VT3和发光二极管VLl-VL3组成。其中Dg和R16、C2组成时钟发生器A,为ICl提供计数脉冲。
  文字闪烁控制电路由计数/分配器集成电路lC2、四或非门集成电路IC5(D5-D8)、IC4内部的触发器DlO-D12、电阻器R5-R8、Rl2-Rl5、Rl7、电容器C3、晶闸管VW-VW和发光二极管VL4-VL7组成。其中DlO和R17、C3组成时钟发生器B,为IC2提供计数脉冲。
  交流220V电压经VDl-VD4整流后,一路经R2-R8为各路发光二极管提供阳极工作电压;另一路经Rl、VD5限流降压及VS稳压、Cl滤波后,产生9V直流电压供给ICl-lC5。
  时钟发生器A振荡工作后,产生频率为3-1OHz的脉冲信号作为ICl的计数脉冲从lCl的CP端输入。ICl开始计数后,其YO-Y9端依次轮流输出高电平。因其Y3端与Cr端相接,故只有YO-Y2端依次轮流输出高电平。在D4的输出端为高电平时,Dl-D3中总有一路输出低电平,使该路晶闸管截止,该路发光二极管熄灭。
  例如,在ICl的YO端和D4的输出端均为高电平时,Dl输出低电平,D2和D3输出高电平,VTl截止,VT2和VT3导通,VLl熄灭,VL1和VL3点亮。若Yl端和D4的输出端均为高电平,则VT2截止,VL2熄灭,VLl和VL3点亮;若Y2端和D4的输出端均为高电平,则VT3截止,VL3熄灭,VL2和VLl点亮。VLI-VL3这3路发光二极管 (每路由30只发光二极管串联而成,为了使标牌的边框明显,每组发光二极管连续串联两只后再排列下一路)处于两路点亮、一路熄灭的工作状态,从而产生标牌外框灯光流动的效果。只有在IC2的Y5端输出高电平时,Dl-D3均输出高电平,VLl-VL3全部点亮,标牌外框灯光才停止流动。
  文字闪烁控制电路设计为4个文字的闪烁控制,VL4-VL7这4路发光二极管 (每路由25-40R发光二极管串联而成)分别装饰4个文字。时钟发生器B产生的低频脉冲信号(时钟脉冲周期为2-4s)作为IC2的计数脉冲从其CP端加入,IC2的输出电平通过lC5、D11、Dl2和晶闸管VW-V们控制着VL4-VL7的工作状态。在IC2的YO端或Y3端、Y7端输出高电平时,4个文字中的前两个文字点亮;在Yl端输出高电平时,后两个文字点亮;在Y2端输出高电平时,第1个文字点亮;在Y4端输出高电平时,前3个文字点亮;在Y5端或Y8端输出高电平时,4个文字全部点亮;在Y6端或Y9端输出高电平时,4个文字全部熄灭。
  元器件选择
  Rl-R8均选用2-3W金属膜电阻器;Rg-R17选用1/4W金属膜电阻器或碳膜电阻器。
  Cl-C3均选用耐压值为25V的铝电解电容器;C4选用独石电容器。
  VDl-VD5均选用lN5408型硅整流二极管。
  VS选用lW、9V的硅稳压二极管。
  VLl-VL3选用90只绿色扁平或方形高亮度发光二极管;VL4-VL7选用100-160只φ5mm的红色高亮度发光二极管。
  VTl-VT7均选用MCRlO0-6型晶闸管。
  ICl和IC2均选用CD4017型十进制计数/分配器集成电路;IC3选用CD4011型与非门集成电路;IC4选用CD4093型与非门施密特触发器集成电路;IC5选用CD4002型或非门集成电路。
