  本例介绍的LED标牌装饰灯,是用若干只发光二极管组成了个文字 (例如 "请不要随地吐痰")。在接通电源后,7个文字一个接一个地亮起来,最后组成 "请不要随地吐痰",然后7个文字全部熄灭,再重复下一个循环过程。
  电路工作原理

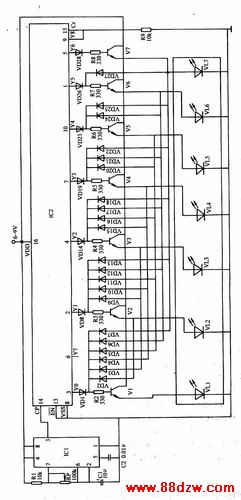

  该LED标牌装饰灯电路由时钟发生器、计数分配器和LED显示驱动电路组成,如图1-154所示。

  时钟发生器电路由时基集成电路ICl、电阻器Rl、电容器Cl、C2和电位器RP组成。
  计数分配器电路由计数/分配器集成电路IC2和电阻器R9组成。
  LED显示驱动电路由二极管VDl-VD28、晶体管Vl-V7、电阻器R2-R8和7路发光二极管VLl-VL7(分别组成7个文字)组成。
  接通电源后,时钟发生器振荡工作,从IC1的3脚输出低频脉冲信号,作为IC2的计数脉冲。IC2计数后,从其YO-Yg端依次轮流输出高电平。
  在IC2的YO端 (3脚)输出高电平时,VDl和Vl导通,使发光二极管VLl发光,第1个文字被点亮。
  当Yl端 (2脚)输出高电平时,VD8、V2、VD2和Vl均导通,使VLl和VL2均发光,前两个文字被点亮。
  当Y2端 (4脚)输出高电平时,VDl4、V3、VD9、V2、VD3和Vl均导通,便VLl-VL3均发光,前3个文字均被点亮。
  当Y3端 (7脚)输出高电平时,VDl9、V4、VDl5、V3、VDlO、V2、VD4和Vl均导通,使VLl-VL4均发光,前4个文字均被点亮。
  当Y4端 (10脚)输出高电平时,VD23、V5、Vp2O、V4、VDl6、V3、VDll、V2、VD5和Vl均导通,使VLl-VL5均发光,前5个文字均被点亮。
  当Y5端 (1脚)输出高电平时,VD26、V6、VD24、V5、VD2l、V4、VDl5、V3、VDl2、V2、VD6和Vl均导通,VLl-VL6均发光,前6个文字均被点亮。
  当Y6端 (5脚)输出高电平时,VD28、V7、VD27、V6、VD25、V5、VD22、V4、VDl8、V3、VDI3、V2、VD7和VI均导通,VLl-VL7均发光,7个文字均被点亮。
  当Y7端 (6脚)输出高电平时,YO-Y6端均变为低电平,由于IC2的6脚末接 (悬空),使Vl-V7均截止,VLl-VL7均熄灭 (7个文字均不亮)。
  当Y8端 (9脚)输出高电平时,IC2复位 (9脚与复位端15脚相接),YO端又输出高电平,电路又重复下一个循环过程。
  调节RP的阻值,可改变时钟发生器的振荡频率,从而改变各文字的点亮变化的速度。
灯光控制应用电路
  元器件选择
  Rl-R9选用1/4W碳膜电阻器或金属膜电阻器,
  RP选用小型有机实心电位器或可变电阻器。
  Cl选用耐压值为l6V的铝电解电容器;C2选用涤纶电容器或独石电容器。
  VD1-VD28均选用1N4148型硅开关二极管。
  VLl-VL7均选用φ5mm或φ8mm的高亮度发光二极管。每个文字用25-40只发光二极管串联或并联组成。
  Vl-V7均选用59014或59013、58050型硅NPN晶体管。
  ICl选用NE555型时基集成电路,IC2选用CD4017型十进制计数/分配器集成电路。
