YN5048红外发射IC的典型应用电路
[07-25 02:30:32] 来源:http://www.88dzw.com 红外线热释遥控电路图 阅读:8623次
文章摘要:相关元件PDF下载:YN5048 SE303 YN5048红外遥控发射器内部采用COMS结构,工作电压范围宽(1.5~5.0V),它主要应用于电视机、音响、录像机以及各种遥控电路中。同类型号还有BL9148、TC9148。 YN5048外形引脚图 YN5048内部原理框图Y
YN5048红外发射IC的典型应用电路,标签:电路图讲解,电路图练习,http://www.88dzw.com相关元件PDF下载:
YN5048 SE303
YN5048红外遥控发射器内部采用COMS结构,工作电压范围宽(1.5~5.0V),它主要应用于电视机、音响、录像机以及各种遥控电路中。同类型号还有BL9148、TC9148。

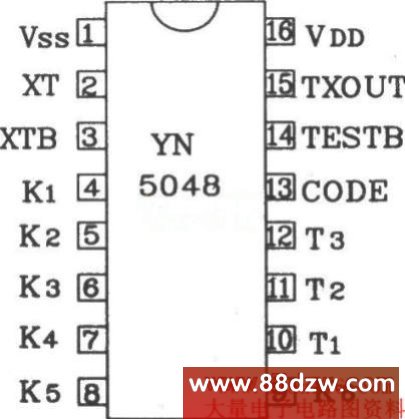

YN5048外形引脚图

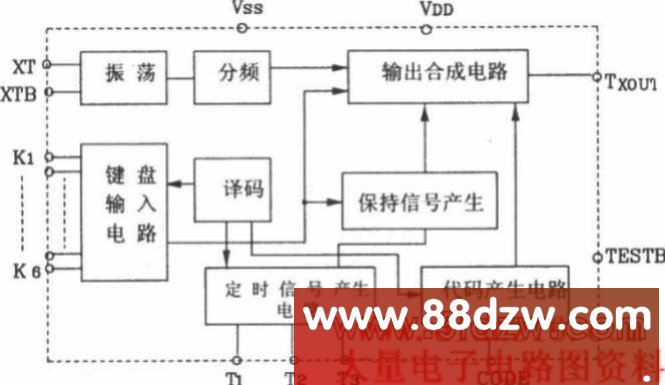

YN5048内部原理框图
YN5048红外遥控发射器极限工作参数如下图所示:

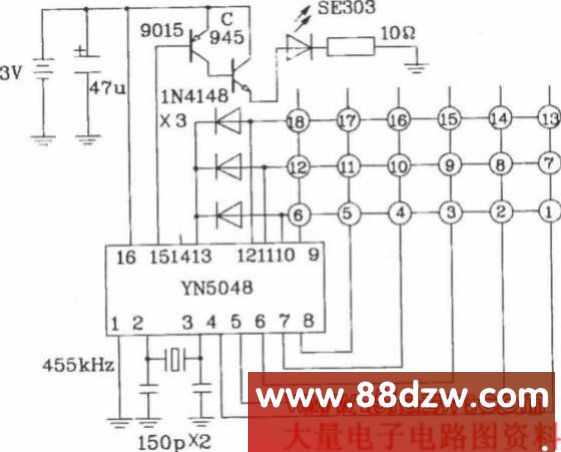

YN5048红外发射IC的典型应用电路
