YN5049/5050红外遥控接收器典型应用电路

文章摘要：相关元件PDF下载：YN5049 YN5050 YN5049/5050多路红外遥控接收器是与YN5048多路红外遥控发射器桎使用的遥控专用接收集成电路，它们主要应用于电视、音响、录像机等家电遥控方面。同类型号还有BL9150、TC9150。YN5049／5050外形引脚图YN5050内部原理框图YN5049/5050红外遥控接收器极限工作参数如下图所示： 图（1）

YN5049/5050红外遥控接收器典型应用电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：

YN5049   YN5050

YN5049/5050多路红外遥控接收器是与YN5048多路红外遥控发射器桎使用的遥控专用接收集成电路，它们主要应用于电视、音响、录像机等家电遥控方面。同类型号还有BL9150、TC9150。

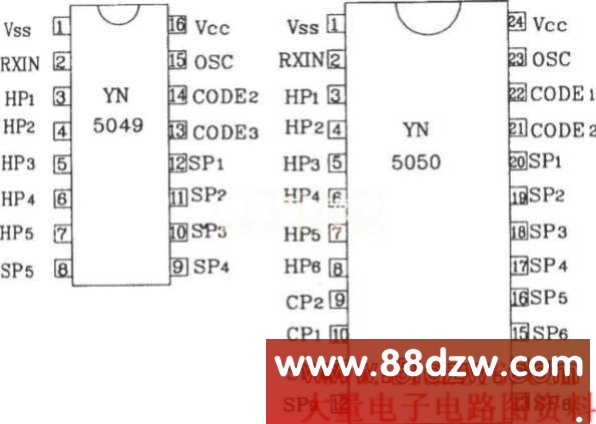

YN5049／5050外形引脚图

YN5050内部原理框图

YN5049/5050红外遥控接收器极限工作参数如下图所示：



                                                         图（1）



                                                               图（2）

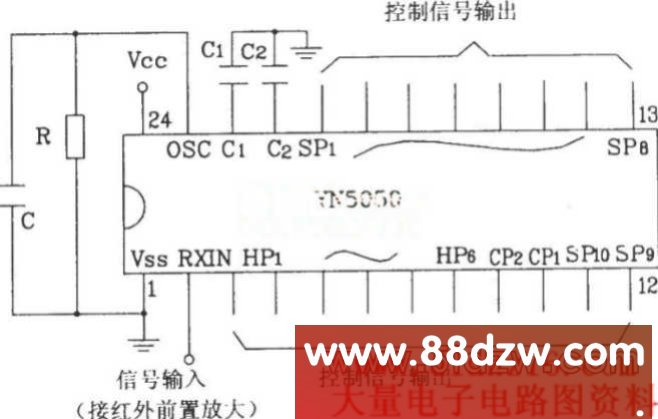

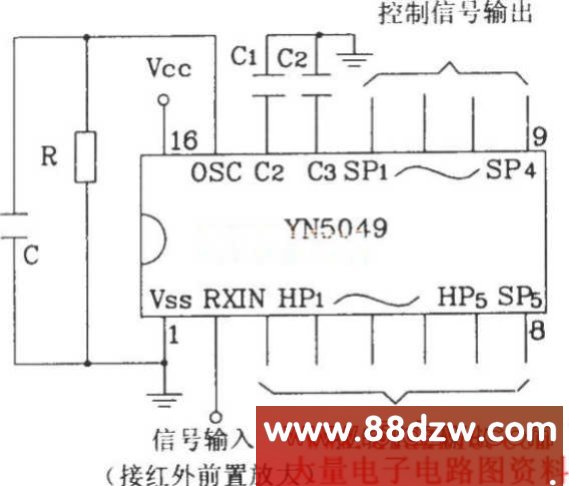

                                    图（1）、(2)为YN5049/5050红外遥控接收器典型应用电路
