YN5103-IR／YN5203编码、译码器配对构成的红外遥控应用电路

[07-25 02:30:32]   来源：http://www.88dzw.com  红外线热释遥控电路图   阅读：8780次

文章摘要：相关元件PDF下载：YN5103 YN5203 YN5103与译码器YN5203配合使用可广泛应用于汽车保安系统、建筑大门保安系统、家用电器多路遥控等方面。 YN5103／5203外形引脚图 YN5103内部原理框图

YN5103-IR／YN5203编码、译码器配对构成的红外遥控应用电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载：


YN5103   YN5203

YN5103与译码器YN5203配合使用可广泛应用于汽车保安系统、建筑大门保安系统、家用电器多路遥控等方面。



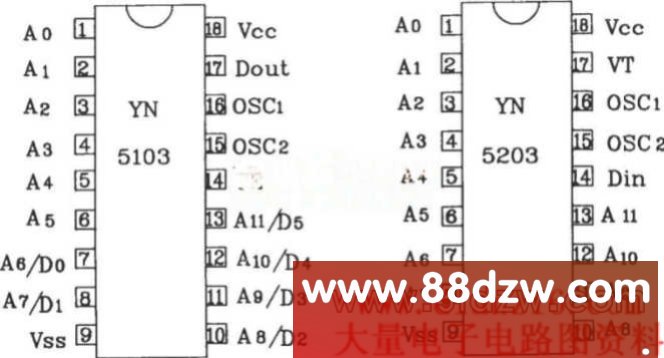

                                                                                  YN5103／5203外形引脚图

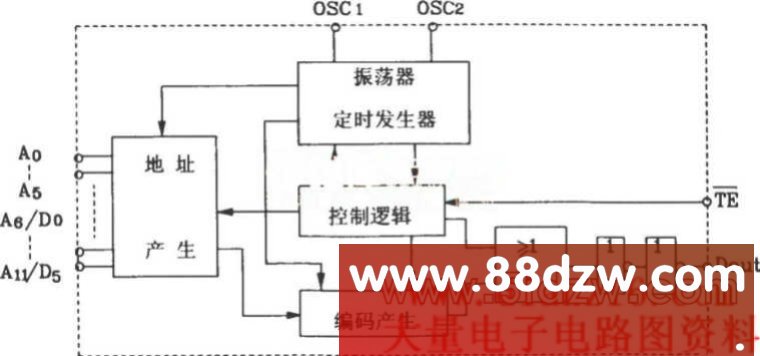

                                                                              YN5103内部原理框图

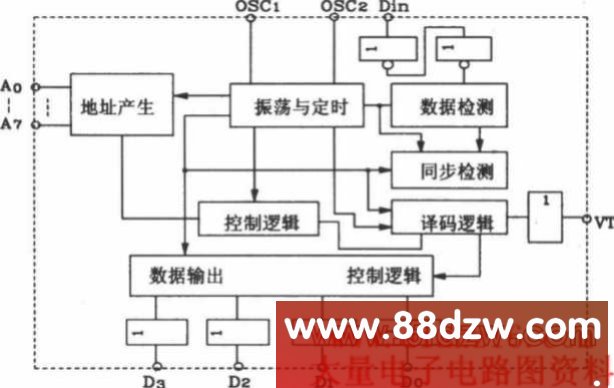

                                                                                 YN5203内部原理框图

YN5103/YN5203编码/译码器极限工作参数：

一般应用时YN5203解码器振荡频率应为YN5103-IR编码器振荡频率的2.5～8倍。如下表中给出了配对使用时的三组电阻值。

                                                                                                                                          配对电阻值
