YN5103-IR／YN5203编码、译码器配对构成的红外遥控应用电路

[07-25 02:30:32]   来源：http://www.88dzw.com  红外线热释遥控电路图   阅读：8780次

文章摘要：YN5103-IR构成红外编码电路 YN5203-M6构成红外解码电路上图二者对应振荡电阻Rosc为YN5103：440k，YN5203：1M。上一页 [1] [2]

YN5103-IR／YN5203编码、译码器配对构成的红外遥控应用电路,标签：电路图讲解,电路图练习,http://www.88dzw.com

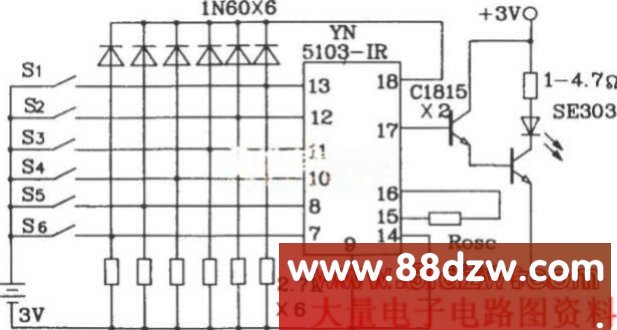

YN5103-IR构成红外编码电路

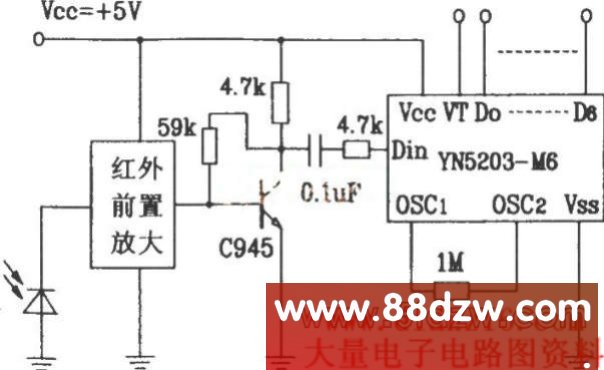

                                  YN5203-M6构成红外解码电路

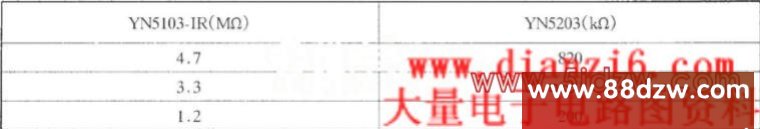

上图二者对应振荡电阻Rosc为YN5103：440k，YN5203：1M。
