部分电动自行车控制器电路详解

文章摘要： 电机过流保护 R30为电机电流取样电阻，当过流时，取样电压经R14加到TL494的⑩脚。当⑩脚电位高于⑩脚电位时，TL494内部运放2输出高电平，迫使TL494内部调宽脉冲输出管截止，从而使Q1、Q2截止，电机停止运转，从而保护了电机。 制动保护 当刹车制动时，KEY2接通.5V电压加到TL494的死区控制端④脚，迫使TL494内部调宽脉冲输出管截止，从而使Q1、Q2截止，电机停止运转，实施制动保护。 2)调试 调速电路零速调试：速度转把完全松开.调节VR2使电机停转并再调过一点以保证可靠置零速。制动调试：转动速度转把，电机旋转。此时闭合制动开关KEY2，Q2栅极应

部分电动自行车控制器电路详解,标签：电子制作网,http://www.88dzw.com
    电机过流保护 R30为电机电流取样电阻，当过流时，取样电压经R14加到TL494的⑩脚。当⑩脚电位高于⑩脚电位时，TL494内部运放2输出高电平，迫使TL494内部调宽脉冲输出管截止，从而使Q1、Q2截止，电机停止运转，从而保护了电机。
     制动保护 当刹车制动时，KEY2接通.5V电压加到TL494的死区控制端④脚，迫使TL494内部调宽脉冲输出管截止，从而使Q1、Q2截止，电机停止运转，实施制动保护。
    2)调试
    调速电路零速调试：速度转把完全松开.调节VR2使电机停转并再调过一点以保证可靠置零速。制动调试：转动速度转把，电机旋转。此时闭合制动开关KEY2，Q2栅极应立即变为低电平0V。过流保护调试：转动速度转把，Q2栅极为高电平12V。此时在源极对地之间加上0.8V左右的电压，栅极应很快变为低电平。
    蓄电池放电指示电路用可调电源代替蓄电池。电压为38V时，调节VR1，使LED3刚好熄灭；电压为35V时，调节VR2，使LED2刚好熄灭；电压为33V时，调节VR3，使LED1刚好熄灭；电压为31V时，调节VR5，使LED5刚好点亮，此时TL494的④脚应为高电平5V左右，进入电池欠压保护状态。通过上述设置，仅LED1点亮时，电压为33V-34V，应及时给蓄电池充电，不过LED1熄灭至LED5点亮这段时间，蓄电池还可维持运行，但LED5点亮时，进入欠压保护状态。此时应注意，过一会儿电池电压因电机停转而回升，保护解除，又恢复工作。如此反复保护-工作-保护的结果会损坏电池和控
制器，故应避免出现这种状况。

(2)上海伟显牌控制器

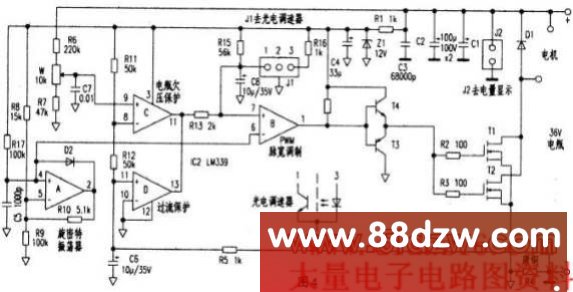

  使用LM324、LM393和LM339制作的有刷控制器可靠性是很高的，就是器件数量多些。该控制器仅用一片LM339制作有刷控制器部分。用另一块LM339制成电量显示部分。显示部分见图3，电路原理见图4所示。


    上海伟星对该控制器的调速采用了光电速度转把。由于北方干燥，沙土灰尘大，影响了光电速度转把的使用。实践证明，完全可以用霍尔速度转把替代它。具体方法见图5。

    光电速度转把改为霍尔速度转把关键有两点：一是加装+5V稳压电源；二是根据原速度信号输出点信号变化规律，选用相应信号变化的霍尔调速转把。
    该有刷控制器以PWM电路为核心，前面有三角波发生器、电瓶欠压检测、电机过电流检测；后面有驱动、功率开关等。每部分都是独立的.检查调试都比较方便。三角波发生器由IC2A、R17、C5、D2、R9、R10等组成施密特振荡器，在C5上产生三角波。脉宽调制器是IC2B，它的输入之一⑥脚，为来自C5上的三角波，输入之二⑦脚，是来自速度转把(J1)①脚的速度信号。从IC2B①脚输出调宽脉冲，送互补推挽放大器。互补推挽驱动由T3、T4组成，脉冲高电平到来，上管NPN管T4导通，12V加到功率管T1、T2的栅极，T1、T2导通；脉冲低电平到来，上管NPN管T4截止.下管PNP管T2导通，将T1、T2栅极的电荷迅速放掉，T1、T2截止。电池欠压保护由IC2C组成电压比较器，当电瓶电压低于31.5V时，它的⒁脚变为低电位，相当于R13输入一端接地，将转把速度信号降到接近零伏.使IC2B①脚呈低电平，T4截止、T3导通；T1、T2截止。过电流保护由IC2D组成电压比较器，当过电流时。R4右端电位变低.通过R5加到IC2D⑾脚，比较器翻转⒀脚变为低电位，同样相当于R13输入一端接地.将转把速度信号降到接近零伏，使T1、T2截止。
