(6)有刷控制小结
    无论更换原配套、还是换用其他品牌的有刷控制器，首先要搞清控制器的几条基本连线：电源正、负线，两条电机接线，三条速度转把接线，刹车把接线，钥匙接线。仪表接线等。进一步判断霍尔速度转把三条接线，具体到哪一条是+5V、地和速度信号，刹车把接线是断开有效还是短路有效等。
    修理有刷控制器，首先要根据现象粗略估计损坏部位，排除控制器外部接触不良等低级故障。例如：飞车现象可能是VDMOS击穿，也可能是霍尔速度转把的接地端悬空；加电不转可能是控制器故障，也可能是外部连线烧断或接触不良，特别是刹车开关、钥匙、电池等部位；加载无力可能是电流取样电阻脱焊，也可能是电机问题等。确实认定是控制器内部故障，再打开检查维修。
    要认清控制器内部关键器件，有些器件外形一样，例如TO-220封装的VDMOS、三端稳压器78xx、续流二极管等。生产厂商为保密往往把元器件的印刷标示打磨掉了，给维修增加了麻烦。小功率控制器，可根据连线部位等特征来认定，例如：续流二极管两端和电机两条线是并联关系，用万用表测一下就清楚了；VDMOS和三端稳压器78xx虽然都有一端接地，但VDMOS一端接电机，稳压器78xx则不接电机。集成块也可以从脚数和连线部位等特征来区分，例如：TL494是16脚的。LM324和LM339是14脚的，LM393和LM358是8脚的；虽然LM324和LM339都是14脚的，但是供电脚不同，LM324供电端是④脚，而接地端是⑾脚。LM339供电端是③脚.接地端是⑿。
    接有直径1mm长度大约1cm的镍铜丝或康铜丝的电阻，一般是电流取样电阻，一端接VDMOS的源极S，一端接电池负极(粗黑)，康铜丝两端受热很易造成焊锡脱落。可能造成轻载正常、重载无力等故障。

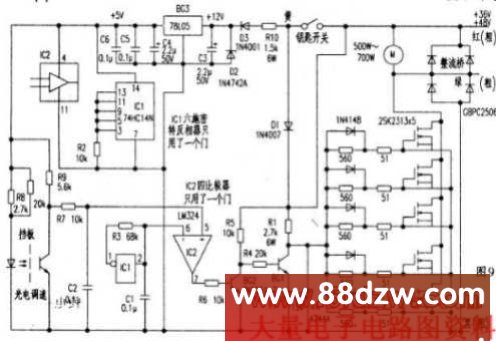

    根据原理图可以进一步沿信号通路分析，有刷控制器核心部位就是PWM。它前面的输入信号，一路是三角波发生器的三角波，一路是霍尔速度转把的速度信号。PWM的驱动信号加到VDMOS栅极。
    维修重点：一是VDMOS。控制器中就是VDMOS损坏率高，多数为DS间击穿.造成加电就高速旋转。在不加电情况下，用万用表一测便知，一般换用好管故障就会排除。更换时，要注意绝缘和散热，要垫上导热绝缘片并涂上导热硅脂，固定好散热板的紧固件。伴随VDMOS击穿，还可能有其他周边元件损坏。如互补推挽下管PNP管等。另一个是稳压电源，可以带电检查其输出是否为额定稳压值，如没有，排除输出短路后，再沿电路向前检查。对于控制芯片采用TL494的电路，尽管内部复杂，只要检查关键点，就能判断大致情况。TLA94第⒁脚为+5V参考电源输出端，如⑿脚供电正确，⒁脚没有+5V。一般就是芯片坏了；③脚也是关键点，它为高电位时，芯片关闭输出，如果它为高电位，要检查造成原因，例如欠压保护，霍尔调速把故障等；④脚在有刷控制器中也是关键点，它为高电位(3.6V)时，芯片关闭输出，如果它为高电位，要检查造成原因。也可以检查后部的关键点，例如VDMOS栅极电压是否随霍尔速度转把转动变化等。

    功率开关管损坏的原因和对策：
    1)热损坏开关管过热后性能下降，极易损坏。开关管发热主要是导通损耗和开关损耗。导通压降和电流的乘积越大发热越多。压降大原因之一是器件本身问题，靠严格筛选解决，并联使用要经过配对；压降大原因之二不是器件本身问题，是开关通过放大区时间过长，通过改善(栅极驱动和泄放)电路设计解决。欠压保护和过流保护工作在临界(如堵转引起逐周过流保护动作)时，切换频繁，PWM频率升高，开关管开关损耗随频率升高而升高造成过热。关于欠压保护工作在临界切换频繁的改进，采用改进施密特电路，正反馈加一个二极管和一个电阻。
    2)电压击穿主要是开关管本身耐压不够，当电压过高的一瞬间，还没来得及将热传到散热器，管子DS就击穿了，所以也称冷击穿。器件本身应经过严格筛选，并联应用器件要经过配对，否则易损坏；外因主要是电机大电流工作时，突然关断，引起瞬间高反电势，例如有刷电机碳刷接触不良。解决方案是并联大电流、高速、低压降续流二极管.例如采用30A双快恢复(或肖特基)管。还有，在开关管DS间加阻容吸收保护。
