    读者可以查到芯片厂家给出的无刷控制器典型应用图。图中在无刷电机和MC33035之间，仅有个驱动电路的方框，没有具体电路，一般认为是典型三相桥式输出电路，上管为双极型三极管，下管为VDMOS场效应管。也有人认为上管为P沟道场效应管，下管为N沟道场效应管。由于大功率P沟道场效应管价格昂贵，限制了应用。国内在三相桥式输出电路中，上管、下管全部采用VDMOS场效应管，驱动有的采用IR2103(驱动一相)，有的用IR2130(驱动三相，但价格昂贵)。有的采用分立元件，由此派生出了几种版本。
    关键问题是，在上管导通时，漏极和源极电位近似等于电源正极电位，要保持上管导通，必须使上管栅极电位高于电源正极电位12V左右。IR2103和IR2130 比较简单，通过外接一只隔离二极管和一只自举电容就解决了。当下管导通上管截止时，隔离二极管导通，自举电容充电，两端电压接近电源电压；当下管截止上管导通时，隔离二极管截止，自举电容储存的电荷给上管栅极供电，电位大大高于电源正极电位，使上管保持导通。
    图10是一个24V电动自行车用无刷控制器电路。图中三只接在VCC和VB之间的二极管为隔离二极管，接在VB和VS之间的电容为自举电容。
电路图" src="/pd_dianzi/UploadPic/2010-11/20101121222530971.jpg" width="709" border="0" style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

(2)采用单片机的无刷控制器

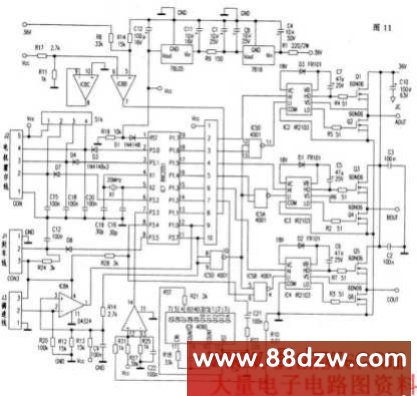

    图11是以89C2051为核心的控制器电路图。由于89C2051属低端产品，内部没有PWM和A/D转换，它借助了三个模拟比较器完成相应工作。IC8B作为电池欠压检测器，欠压时，给单片机(13)脚一个低电平；IC8D做过流检测器，过流时，给单片机⑦脚一个低电平；借助普通I/O口(11)脚输出，通过积分电路和转把模拟速度信号在IC8A进行比较后.输入单片机(12)脚，用软件完成PWM控制，然后分三相六路输出到三个专用驱动芯片IR2103。由IR2103驱动每相的上、下VDMOS管。

    单片机通过内部软件完成任务，不同产品的软件差异很大，写入程序时一般都进行了加密。市场上销售的单片机是空白的，内部程序需用专用设备进行烧写。因此，采用单片机的各种控制器，普通售后服务作维修只是更换外围元件，单片机本身损坏，更换工作要依靠原生产厂商进行，或供应写有程序的单片机。单片机就是单片微型计算机，它的加入可以很容易地增加一些所谓智能功能，例如巡航功能。巡航功能就是通过按一下巡航功能按钮，电动自行车就以刚才的速度继续前进，松开霍尔速度转把也不受影响。

3.其他控制器
(1)未涉及到的无刷控制器
    也有不需要位置传感器的无刷控制器，它是通过检测线圈电动势判断转子位置的。显然，电机未转动时，它是不能判断转子位置的，可以等电机转起来再加电，也可以按一定序列加电，试探出转子位置后，然后正确加电。

(2)未涉及到的开关磁阻电机的控制器
    开关磁阻电机是又一种电机，过去在纺织行业有应用，现在有人研究将它用到电动自行车上，它的控制器类似无刷控制器。
