摩托车电子点火器

文章摘要： 在对几种品牌的摩托车(50~100型)电子点火器进行剖析､制作､实验后,笔者特推荐一款实用电子点火器｡原理图及印刷板图如图所示｡电路说明如下｡ 磁电机L1输出的交流电经D3半波整流后给C充电,并通过可控硅到达D点,在高压包L3上感应出高压电,使火花塞产生火花｡L2产生脉冲信号,经D1､R1等,使可控硅按所需的周期导通,达到点火的目的｡ L1是主点火线圈,L2是控制线圈,L3是高压包,A型电路共9只元件,D1~D3用1N4007､R1~R3用1k&O

摩托车电子点火器,标签：电子制作网,http://www.88dzw.com

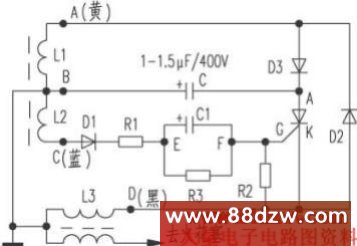

    在对几种品牌的摩托车(50~100型)电子点火器进行剖析､制作､实验后,笔者特推荐一款实用电子点火器｡原理图及印刷板图如图所示｡电路说明如下｡
    磁电机L1输出的交流电经D3半波整流后给C充电,并通过可控硅到达D点,在高压包L3上感应出高压电,使火花塞产生火花｡L2产生脉冲信号,经D1､R1等,使可控硅按所需的周期导通,达到点火的目的｡
    L1是主点火线圈,L2是控制线圈,L3是高压包,A型电路共9只元件,D1~D3用1N4007､R1~R3用1kΩ/电阻､可控硅可用MCR 100-6､最好用2~3A/400V的,C用1~1.5μF/400V的电容､C1用22μF/50V电解电容｡B型电路共7只元件,就是在A的电路上去掉C1和R3后,再连接EF即可｡使用效果和A型相同｡
