用51单片机控制CDROM
[02-06 04:42:03] 来源:http://www.88dzw.com 电子制作 阅读:8338次
文章摘要: 随着DVD光驱普及,换下来的CDROM可以做什么用呢?这里介绍一种用51单片机控制CDROM的电路。可以把CDROM改造成CD机,用来听CD也不错啊。 原理图如下: 印制板图: 电路很简单,有ISP接口及红外接口(可以遥控CD),这里用的是16X2LCD模块,也可以用其他类型,需要自行修改电路及程序。接CDROM的电源最好有1.5A容量,以免供电不足。 汇编代码及HEX文件下载: 070319133133.rar
用51单片机控制CDROM,标签:电子制作网,http://www.88dzw.com
随着DVD光驱普及,换下来的CDROM可以做什么用呢?这里介绍一种用51单片机控制CDROM的电路。可以把CDROM改造成CD机,用来听CD也不错啊。

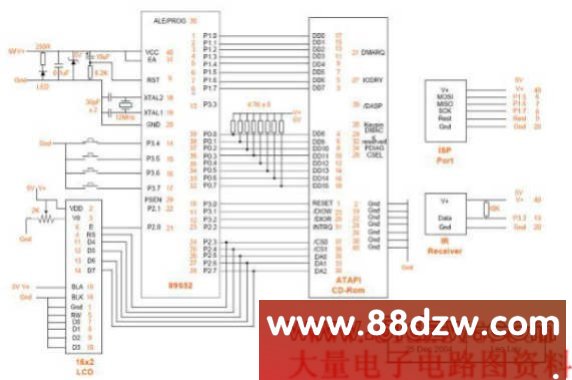

原理图如下:

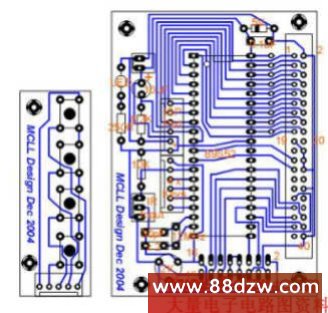

印制板图:
电路很简单,有ISP接口及红外接口(可以遥控CD),这里用的是16X2LCD模块,也可以用其他类型,需要自行修改电路及程序。
接CDROM的电源最好有1.5A容量,以免供电不足。
汇编代码及HEX文件下载:
070319133133.rar |
