   在用AVR芯片开发单片机时，经常会遇到没有串口和并口的情况，比如笔记本电脑，这时有一条USB下载线是很必要的。下面我们就来一步一步制作AVR USB下载线。
    本项目制作是根据 V1版、V2版Protel格式的电路图

    以下是站长设计的EDAPCB/PCBjishu/" target="_blank" class="infotextkey">PCB图片：

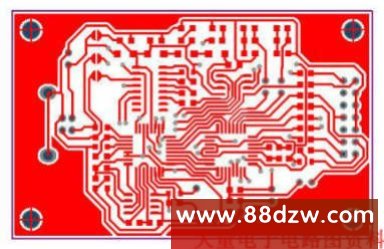

V1版顶层

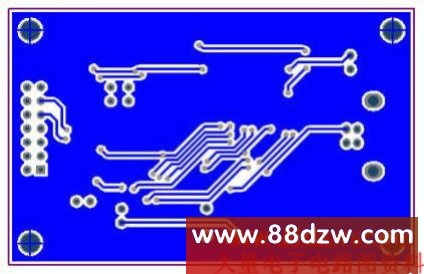

V1版底层

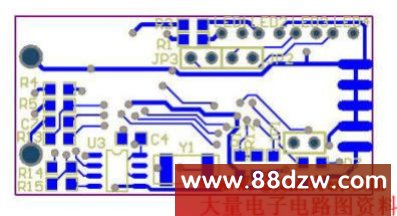

V1版顶层效果

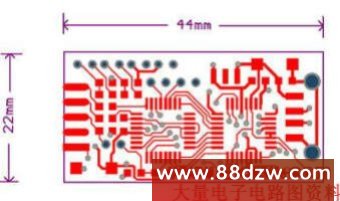

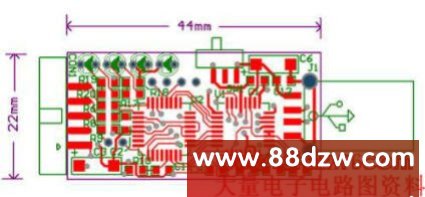

V2版顶层



V2版底层

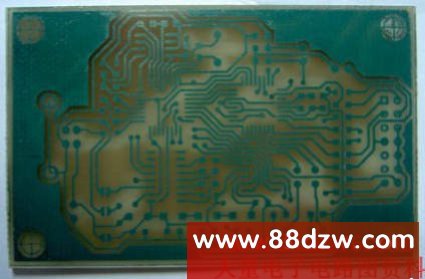

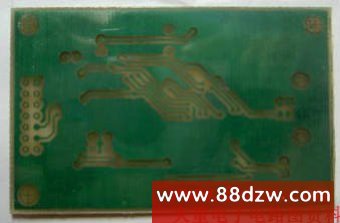

    以下是用感光板制作的电路板：




    电路板好后， 焊接元件，进入调试过程，以V2版为例：

1.烧写引导程序(bootloader)。

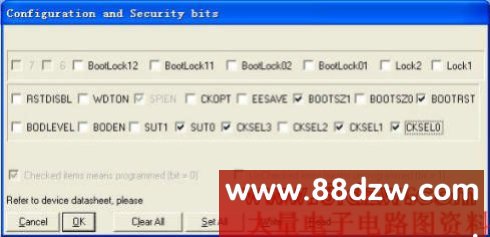

  先准备好一个其他的ISP下载线或编程器，目的是将引导程序写入MEGA8中，如果您使用的是ISP下载线，请确定ISP下载线从何处取电，如果是从 USB取电，需将SJ2短接，插上USB线(先不管USB插入后电脑有何现象)，LED3亮。注意：在用ISP下载线写引导程序时JP1也要短接，烧写成功后需要设置熔丝位，目的是让程序从引导区运行。熔丝位设置如下：



高位为：0xDA  低位为：0xE4

    熔丝位设置好后，将JP1断开，注意：JP1仅仅是在对MEGA8烧写引导程序时才短接，其他时候是要断开的。

2.安装USB驱动程序。
    插入USB后电脑会检测到有USB设备接入，提示安装对话框，如果您插入USB后电脑提示无法识别设备，请检查您的线路是否正确，作者第一次也出现无法识别设备，结果发现晶振没有起振，更换起振电容问题解决。
    请点击这里下载。
