电视机用简易无线耳机
[02-01 18:47:45] 来源:http://www.88dzw.com 电子制作 阅读:8161次
文章摘要: 生活中有不少电视迷,他们经常看电视到深夜,这时如果电视音量开太大会影响家人休息,如果太小声又听不清,本文推荐一个电视机用无线耳机电路,可很好地解决这个问题。电路由发射电路与接收电路组成,其原理简单说明如下: 发射电路:如图一所示。信号取自电视功放输出,R1 为模拟喇叭负载。音频信号经C1 耦合,R2、C2 预加重对由BG组成的电容三点式高频振荡器进行频率调制。其中C4、L为振荡谐振选频回路,C5 为反馈电容,C3、C6 为高频旁路电容,L 做在电路板上兼作发射天线。 接收电路:可以用调频收音机直接接收。图二为一简单的调频接收电路,BG 接收到的信号
电视机用简易无线耳机,标签:电子制作网,http://www.88dzw.com 生活中有不少电视迷,他们经常看电视到深夜,这时如果电视音量开太大会影响家人休息,如果太小声又听不清,本文推荐一个电视机用无线耳机电路,可很好地解决这个问题。电路由发射电路与接收电路组成,其原理简单说明如下:

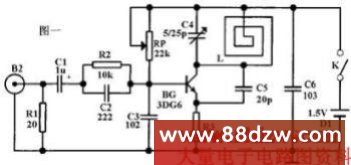

发射电路:如图一所示。信号取自电视功放输出,R1 为模拟喇叭负载。音频信号经C1 耦合,R2、C2 预加重对由BG组成的电容三点式高频振荡器进行频率调制。其中C4、L为振荡谐振选频回路,C5 为反馈电容,C3、C6 为高频旁路电容,L 做在电路板上兼作发射天线。

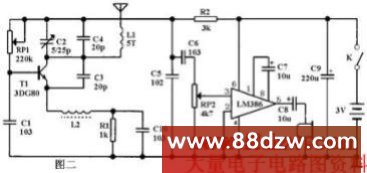

接收电路:可以用调频收音机直接接收。图二为一简单的调频接收电路,BG 接收到的信号经LM386放电后推动耳机发声。
