密码电子开关
[11-21 23:03:42] 来源:http://www.88dzw.com 器件应用 阅读:8285次

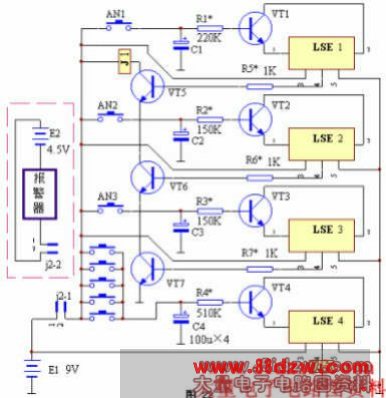

文章摘要:该装置的电路工作原理见图22。该密码电子开关设计了三个开锁按钮,并在限时电路、误码锁和电子报警电路。只有正确地按动开锁按钮AN1、AN2、AN3才能使继电器J1励磁吸合,其吸合时间由R1、C1数值确定。从图中可以看出,三极管VT5、VT6、VT7串接成与门逻辑电路,这三只三极管中的任何一只截止,均会引起继电器J1的释放。AN1-AN8这5只按钮并接成或门逻辑电路,按下其中的任何一只按钮,均会导致三极管VT4的导通,于是LSE的①、②脚串通,其④脚输出高电平,继电器J2励磁吸合。J2吸合后,常闭触点j2-1断开,切断了开锁电路的电源,此时无论怎样摆弄AN1、AN2、AN3均无效,其封锁时间由R4
密码电子开关,标签:电子小制作,电子制作网,http://www.88dzw.com
该装置的电路工作原理见图22。该密码电子开关设计了三个开锁按钮,并在限时电路、误码锁和电子报警电路。只有正确地按动开锁按钮AN1、AN2、AN3才能使继电器J1励磁吸合,其吸合时间由R1、C1数值确定。从图中可以看出,三极管VT5、VT6、VT7串接成与门逻辑电路,这三只三极管中的任何一只截止,均会引起继电器J1的释放。AN1-AN8这5只按钮并接成或门逻辑电路,按下其中的任何一只按钮,均会导致三极管VT4的导通,于是LSE的①、②脚串通,其④脚输出高电平,继电器J2励磁吸合。J2吸合后,常闭触点j2-1断开,切断了开锁电路的电源,此时无论怎样摆弄AN1、AN2、AN3均无效,其封锁时间由R4和C4的数值确定。与此同时,J2的常开触点j2-2闭合,接通了报警器的电源,发出报警音。
后记:
LSE的应用电路远不止这些,它在防盗控制,日常生活电器控制,工农业生产自动化控制中都还大有“用武之地”,望各位能开发出更多更好的应用电路来。
Tag:器件应用,电子小制作,电子制作网,电子制作 - 器件应用
