恒温控制器

文章摘要：该装置的电路工作原理如图3所示。Rt是正温度系数开关型热敏电阻，RL是发热丝。当温度未达到Rt的居里点时，Rt的阻值很小，5S模块的④脚呈低电平，模块内部的电路开通，RL通电工作。一旦温度升高到Rt的居里点时，Rt的阻值阶跃上升，使5S模块的④脚电位陡增，于是模块内部电路被关断，RL停止工作。待温度下降到Rt的居里点以下时，5S模块又开通，RL又通电工作。如此周而复始循环，保持其温度的相对恒定。Rt的居里点可根据应用需要而定。

恒温控制器,标签：电子小制作,电子制作网,http://www.88dzw.com

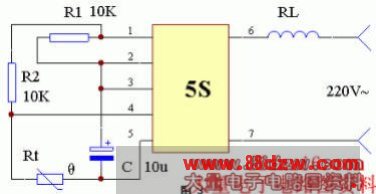

　　该装置的电路工作原理如图3所示。Rt是正温度系数开关型热敏电阻，RL是发热丝。当温度未达到Rt的居里点时，Rt的阻值很小，5S模块的④脚呈低电平，模块内部的电路开通，RL通电工作。一旦温度升高到Rt的居里点时，Rt的阻值阶跃上升，使5S模块的④脚电位陡增，于是模块内部电路被关断，RL停止工作。待温度下降到Rt的居里点以下时，5S模块又开通，RL又通电工作。如此周而复始循环，保持其温度的相对恒定。Rt的居里点可根据应用需要而定。
