照相曝光定时器

文章摘要：该装置的电路工作原理如图5所示。电路中AN是开启按钮。接通电源后，曝光灯H呈熄灭状态，按下按钮AN，照明灯H立即点亮，过一段时间后，H自动熄灭。该电路共设有4档定时值，其定时时间由1.1RC确定，其中R为R1－R4四档的阻值。C应选用钽电解电容器，可提高其定时精度。按图中所示数值，1档定时值为0.11s；2档定时值为1.1s；3档定时值为5.6s；4档定时值为11s。各位可以根据实际需要自行确定。

照相曝光定时器,标签：电子小制作,电子制作网,http://www.88dzw.com

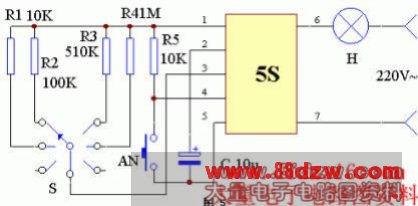

　　该装置的电路工作原理如图5所示。电路中AN是开启按钮。接通电源后，曝光灯H呈熄灭状态，按下按钮AN，照明灯H立即点亮，过一段时间后，H自动熄灭。该电路共设有4档定时值，其定时时间由1.1RC确定，其中R为R1－R4四档的阻值。C应选用钽电解电容器，可提高其定时精度。按图中所示数值，1档定时值为0.11s；2档定时值为1.1s；3档定时值为5.6s；4档定时值为11s。各位可以根据实际需要自行确定。
