可调式精密并联稳压器TL431
　　TL431是由美国德州仪器（TI）和摩托罗拉公司生产的2.5～36V可调式精密并联稳压器。其性能优良，价格低廉，该器件的典型动态阻抗为0.2Ω，可广泛用于单片精密开关电源或精密线性稳压电源中，在很多应用中可以用它代替齐纳二极管。此外，TL431还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

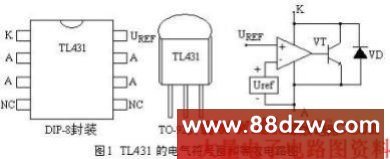

　　TL431大多采用DIP-8或TO-92封装形式，引脚排列分别如图1所示。3 个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。图中，A为阳极，使用时需接地；K为阴极，需经限流电阻接正电源；UREF是输出电压UO的设定端，外接电阻分压器；NC为空脚。

　　由TL431的等效电路图可以看到，Uref是一个内部的2.5V 基准源，接在运放的反相输入端。由运放的特性可知，只有当REF 端（同相端）的电压非常接近Uref（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF 端电压的微小变化，通过三极管VT的电流将从1 到100mA 变化。当然，该图绝不是TL431 的实际内部结构，所以不能简单地用这种组合来代替它。但如果在设计、分析应用TL431 的电路时，这个模块图对开启思路，理解电路都是很有帮助的。
　　前面提到TL431 的内部含有一个2.5V 的基准电压，所以当在REF 端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。如图2 所示的电路，当R1 和R2 的阻值确定时，两者对Vo 的分压引入反馈，若Vo 增大，反馈量增大，TL431 的分流也就增加，从而又导致Vo 下降。显见，这个深度的负反馈电路必然在Uref等于基准电压处稳定，此时 Vo=(1+R1/R2)Vref。

　　选择不同的R1 和R2 的值可以得到从2.5V 到36V 范围内的任意电压输出，特别地，当R1=R2 时，Vo=5V。需要注意的是，在选择电阻时必须保证TL431 工作的必要条件，就是通过阴极的电流要大于1 mA 。
通用光电耦合器PC817
特点:
　1. 电流传输比 CTR:IF=5mA,VCE=5V时最小值为 50%
　2. 输入和输出之间的隔绝电压高Viso(rms):5.0 KV
　　普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
　　PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。其内部框图如图所示。

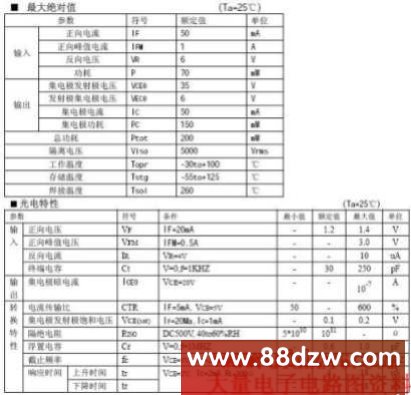

PC817的基本参数如下表：

TL431 和PC817配合使用

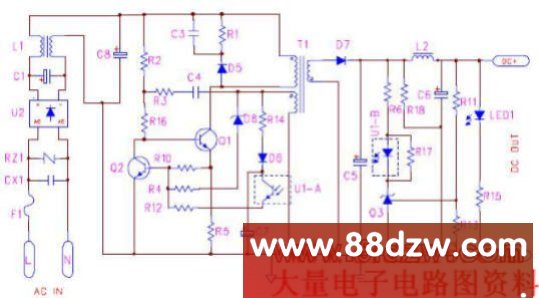

　　开关电源的稳压反馈通常都使用TL431 和PC817，如输出电压要求不高，也可以使用稳压二极管和PC817，下面我来通过以下典型应用电路来说明TL431,PC817 的配合问题。电路图如下：
