触摸屏的工作原理与应用,标签:电子小制作,电子制作网,http://www.88dzw.com摘 要:简要介绍触摸屏的结构及工作原理,并以Burr-Brown公司的触摸屏控制芯片ADS7843为例,介绍触摸屏应用的典型电路和操作。由于ADS7843内置12位A/D,理论上触摸屏的输入坐标识别精度为有效长宽的1/4096。
关键词:触摸屏 ITO ADS7843 嵌入式系统
1 触摸屏的基本原理

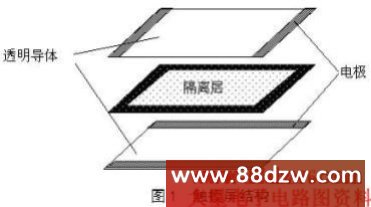

典型触摸屏的工作部分一般由三部分组成,如图1所示:两层透明的阻性导体层、两层导体之间的隔离层、电极。阻性导体层选用阻性材料,如铟锡氧化物(ITO)涂在衬底上构成,上层衬底用塑料,下层衬底用玻璃。隔离层为粘性绝缘液体材料,如聚脂薄膜。电极选用导电性能极好的材料(如银粉墨)构成,其导电性能大约为ITO的1000倍。

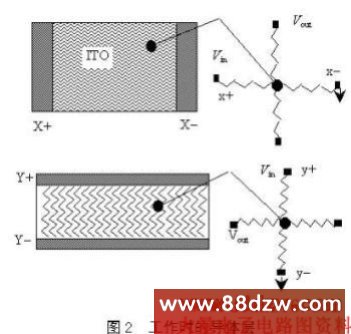

触摸屏工作时,上下导体层相当于电阻网络,如图2所示。当某一层电极加上电压时,会在该网络上形成电压梯度。如有外力使得上下两层在某一点接触,则在电极未加电压的另一层可以测得接触点处的电压,从而知道接触点处的坐标。比如,在顶层的电极(X+,X-)上加上电压,则在顶层导体层上形成电压梯度,当有外力使得上下两层在某一点接触,在底层就可以测得接触点处的电压,再根据该电压与电极(X+)之间的距离关系,知道该处的X坐标。然后,将电压切换到底层电极(Y+,Y-)上,并在顶层测量接触点处的电压,从而知道Y坐标。
2 触摸屏的控制实现
现在很多PDA应用中,将触摸屏作为一个输入设备,对触摸屏的控制也有专门的芯片。很显然,触摸屏的控制芯片要完成两件事情:其一,是完成电极电压的切换;其二,是采集接触点处的电压值(即A/D)。本文以BB (Burr-Brown)公司生产的芯片ADS7843为例,介绍触摸屏控制的实现。
2.1 ADS7843的基本特性与典型应用

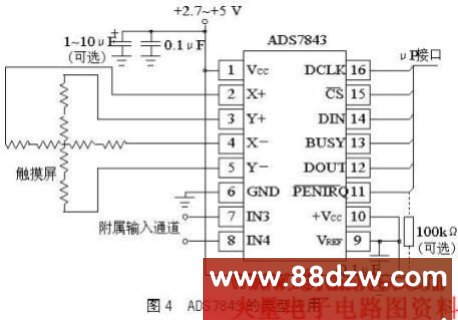

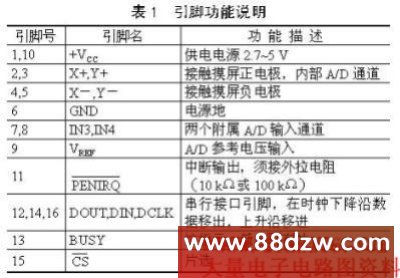

ADS7843是一个内置12位模数转换、低导通电阻模拟开关的串行接口芯片。供电电压2.7~5 V,参考电压VREF为1 V~+VCC,转换电压的输入范围为0~ VREF,最高转换速率为125 kHz。ADS7843的引脚配置如图3所示。表1为引脚功能说明,图4为典型应用。
2.2 ADS7843的内部结构及参考电压模式选择

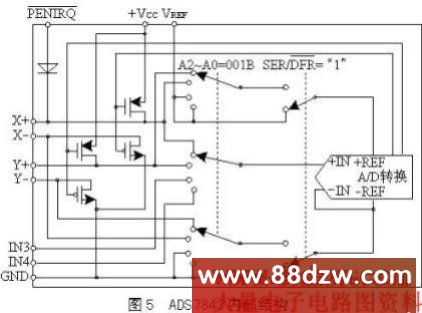

ADS7843之所以能实现对触摸屏的控制,是因为其内部结构很容易实现电极电压的切换,并能进行快速A/D转换。图5所示为其内部结构,A2~A0和SER/为控制寄存器中的控制位,用来进行开关切换和参考电压的选择。
