　　系统所允许的自热量及限流电阻大小由测量精度决定，测量精度为±5℃的测量系统比精度为±1℃测量系统可承受的热敏电阻自热要大。

　　应注意拉升电阻的阻值必须进行计算，以限定整个测量温度范围内的自热功耗。给定出电阻值以后，由于热敏电阻阻值变化，耗散功率在不同温度下也有所不同。

　　有时需要对热敏电阻的输入进行标定以便得到合适的温度分辨率，图3是一个将10～40℃温度范围扩展到ADC整个0～5V输入区间的电路。

　　运算放大器输出公式如下：

　　一旦热敏电阻的输入标定完成以后，就可以用图表表示出实际电阻与温度的对应情况。由于热敏电阻是非线性的，所以需要用图表表示，系统要知道对应每一个温度ADC的值是多少，表的精度具体是以1℃为增量还是以5℃为增量要根据具体应用来定。

　　累积误差

　　用热敏电阻测量温度时，在输入电路中要选择好传感器及其它元件，以便和所需要的精度相匹配。有些场合需要精度为1%的电阻，而有些可能需要精度为0.1%的电阻。在任何情况下都应用一张表格算出所有元件的累积误差对测量精度的影响，这些元件包括电阻、参考电压及热敏电阻本身。

　　如果要求精度高而又想少花一点钱，则需要在系统构建好后对它进行校准，由于线路板及热敏电阻必须在现场更换，所以一般情况下不建议这样做。在设备不能作现场更换或工程师有其它方法监控温度的情况下，也可以让软件建一张温度对应ADC变化的表格，这时需要用其它工具测量实际温度值，软件才能创建相对应的表格。对于有些必须要现场更换热敏电阻的系统，可以将要更换的元件(传感器或整个模拟前端)在出厂前就校准好，并把校准结果保存在磁盘或其它存储介质上，当然，元件更换后软件必须要能够知道使用校准后的数据。

　　

　　总的来说，热敏电阻是一种低成本温度测量方法，而且使用也很简单，下面我们介绍电阻温度探测器和热电偶温度传感器。

　　电阻温度探测器

　　电阻温度探测器(RTD)实际上是一根特殊的导线，它的电阻随温度变化而变化，通常RTD材料包括铜、铂、镍及镍/铁合金。RTD元件可以是一根导线，也可以是一层薄膜，采用电镀或溅射的方法涂敷在陶瓷类材料基底上。

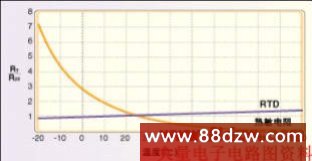

　　RTD的电阻值以0℃阻值作为标称值。0℃ 100Ω铂RTD电阻在1℃时它的阻值通常为100.39Ω，50℃时为119.4Ω，图4是RTD电阻/温度曲线与热敏电阻的电阻/温度曲线的比较。 RTD的误差要比热敏电阻小，对于铂来说，误差一般在0.01%，镍一般为0.5%。除误差和电阻较小以外，RTD与热敏电阻的接口电路基本相同。

　　热电偶

　　热电偶由两种不同金属结合而成，它受热时会产生微小的电压，电压大小取决于组成热电偶的两种金属材料，铁-康铜(J型)、铜-康铜(T型)和铬-铝(K型)热电偶是最常用的三种。

　　热电偶产生的电压很小，通常只有几毫伏。K型热电偶温度每变化1℃时电压变化只有大约40μV，因此测量系统要能测出4μV的电压变化测量精度才可以达到0.1℃。

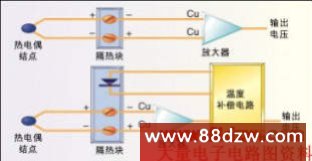

　　由于两种不同类型的金属结合在一起会产生电位差，所以热电偶与测量系统的连接也会产生电压。一般把连接点放在隔热块上以减小这一影响，使两个节点处以同一温度下，从而降低误差。有时候也会测量隔热块的温度，以补偿温度的影响(图5)。

　　

　　测量热电偶电压要求的增益一般为100到300，而热电偶撷取的噪声也会放大同样的倍数。通常采用测量放大器来放大信号，因为它可以除去热电偶连线里的共模噪声。市场上还可以买到热电偶信号调节器，如模拟器件公司的AD594/595，可用来简化硬件接口。

　　固态热传感器

　　最简单的半导体温度传感器就是一个PN结，例如二极管或晶体管基极-发射极之间的PN结。如果一个恒定电流流过正向偏置的硅 PN结，正向压降在温度每变化1℃时会降低1.8mV。很多IC利用半导体的这一特性来测量温度，包括美信的MAX1617、国半的LM335和LM74 等等。半导体传感器的接口形式多样，从电压输出到串行SPI/微线接口都可以。

　　温度传感器种类很多，通过正确地选择软件和硬件，一定可以找到适合自己应用的传感器。

　　作者：Stuart Ball

　　电子工程师
