触发器驱动可控硅电路图
[09-13 19:57:44] 来源:http://www.88dzw.com 光电电路图 阅读:8857次
文章摘要:单结晶体管Q1构成张驰振荡器作为时 钟,驱动7473双触发器中的一个触发 器。输出Q驱动发光二极管闪红光,以 指示电路正处于工作状态。输出Q用来 触发可控硅,以便源电压可极据用途 自由选择,但不得超过可控硅的额定 电压。欢迎转载,信息来自www.88dzw.com

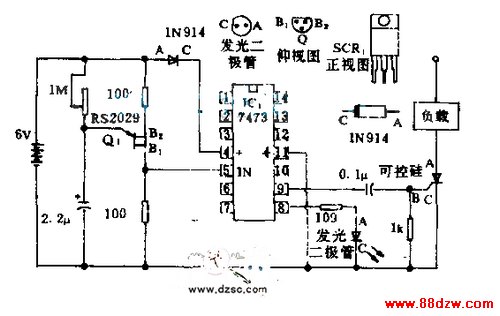

触发器驱动可控硅电路图,标签:光电电路,电路图讲解,http://www.88dzw.com单结晶体管Q1构成张驰振荡器作为时 钟,驱动7473双触发器中的一个触发 器。输出Q驱动发光二极管闪红光,以 指示电路正处于工作状态。输出Q用来 触发可控硅,以便源电压可极据用途 自由选择,但不得超过可控硅的额定 电压。
