LT3543驱动白光LED电路图,标签:光电电路,电路图讲解,http://www.88dzw.com 由LT3543构成的驱动白光LED(ILED=500mA)的电路如图1所示。在图1中,在ISET1端设了6.19kΩ电阻,由EN1来控制白光LED的亮、灭。ISET2悬空,EN2接地。电路中的白光LED选用LUMILED公司的产品,型号为LXCLLW3C;电感器L1是TOKO公司的A997AS-4R7M。

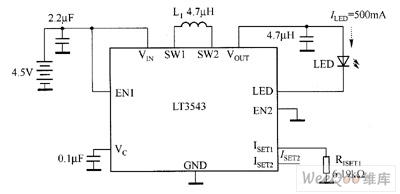

图1 LT3543驱动白光LED电路
改变ISET1端的电阻RISETI可改变白光LED的电流ILED,即可达到通过改变白光LED的亮度达到调光的目的。实现白光LED调光的方法有4种,如图2所示。

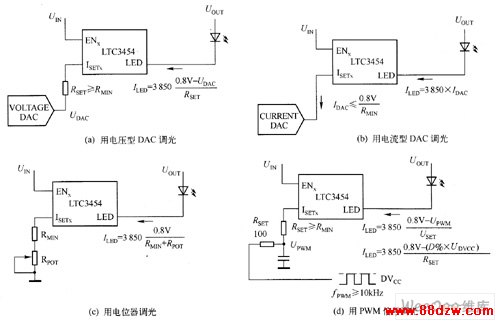

图2 LED调光电路
如图2(a)所示为用电压型DAC来实现调光,ILED与UDAC的关系为
式中,RSET≥RMIN(RMIN为不使ILED>1A)。
如图2(b)所示为用电流型DAC来实现调光,ILED与/IDAC的关系为
如图2(c)所示为用电位器来调光,ILED与电位器电阻RPOT的关系为
如图2(d)所示为用PWM信号来调光,PWM的频率≥10kHz,其ILED与PWM的占空比D及幅值电压UDVCC的关系为
应用中可根据产品的要求及使用的条件来选择调光方法。在图2(d)中,LT354的原资料未给出电容的容量,设计中可选用不同容量经实验来确定。
