MAX1595驱动白光LED电路图
[09-13 19:59:22] 来源:http://www.88dzw.com 光电电路图 阅读:8177次
文章摘要:MAX1595电荷泵能够通过1.8~5.5V的输入电压产生3.3V或5V电压。它的独特的控制结构允许对输入电压进行升压或降压转换,并维持稳定的输出电压。由于其lMHz的开关频率和独特的控制结构,故可使用1μF的小尺寸陶瓷电容,并能提供125mA的输出电流。其完整的稳压器仅需3个外部电容,而无须电感。MAX1595非常适合在那些结构紧凑的应用中用做大功率\高效率的辅助电源。它采用节省空间的8引脚pMAX封装和大功率型QFN封装。(1)MAX1595电荷泵的技术特性MAX1595电荷泵的主要技术特性如下。①外部仅需要3个陶瓷电容。②不需要电感。③高达125mA的输出电流。④输出电压的稳定精度为±3
MAX1595驱动白光LED电路图,标签:光电电路,电路图讲解,http://www.88dzw.comMAX1595电荷泵能够通过1.8~5.5V的输入电压产生3.3V或5V电压。它的独特的控制结构允许对输入电压进行升压或降压转换,并维持稳定的输出电压。由于其lMHz的开关频率和独特的控制结构,故可使用1μF的小尺寸陶瓷电容,并能提供125mA的输出电流。其完整的稳压器仅需3个外部电容,而无须电感。MAX1595非常适合在那些结构紧凑的应用中用做大功率\高效率的辅助电源。它采用节省空间的8引脚pMAX封装和大功率型QFN封装。
(1)MAX1595电荷泵的技术特性
MAX1595电荷泵的主要技术特性如下。
①外部仅需要3个陶瓷电容。
②不需要电感。
③高达125mA的输出电流。
④输出电压的稳定精度为±3%。
⑤1MHz的开关频率。
⑥1.8~5.5V的输入电压范围。
⑦220pA的静态电流。
⑧0.1μA的关断电流。
⑨在关断状态下,负载能断开连接。
(2)典型应用电路

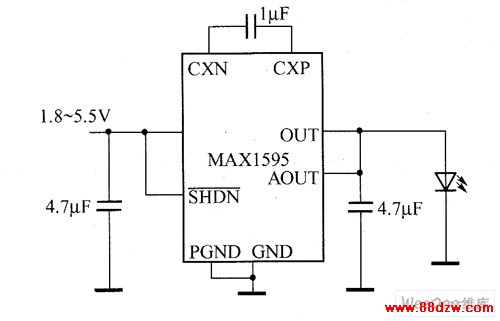

MAX1595电荷泵驱动白光LED电路如图所示。
图 MAX1595电荷泵驱动白光LED电路
