MAX1577V／MAX1577Z驱动白光LED电路图

文章摘要：MAX1577／MAX1577Z电荷泵适用于驱动大功率白光LED，如相机闪光灯，其调节电流最大为1.2A（确保800mA）。即使电池输入电压很低，其极低的开环阻抗仍可以保证很高的闪光亮度。其自适应1倍压模式、2倍压模式的工作方式在闪光模式或背光时可提供很高的效率（最大92％）。由于其采用了高速（1MHz）开关，故可使用小型外部组件。MAX1577Y／MAX1577Z采用外部电阻设置满量程白光LED电流，两个使能输入（EN1和EN2）可提供简单的开／关控制及白光LED满量程电流的20％外部电阻上的电压小于24mV时，输出电压将被调节。MAX1577Z具有固定的5.1V输出电压，而MAX1577Y

MAX1577V／MAX1577Z驱动白光LED电路图,标签：光电电路,电路图讲解,http://www.88dzw.com

　　MAX1577／MAX1577Z电荷泵适用于驱动大功率白光LED，如相机闪光灯，其调节电流最大为1.2A（确保800mA）。即使电池输入电压很低，其极低的开环阻抗仍可以保证很高的闪光亮度。其自适应1倍压模式、2倍压模式的工作方式在闪光模式或背光时可提供很高的效率（最大92％）。由于其采用了高速（1MHz）开关，故可使用小型外部组件。

　　MAX1577Y／MAX1577Z采用外部电阻设置满量程白光LED电流，两个使能输入（EN1和EN2）可提供简单的开／关控制及白光LED满量程电流的20％外部电阻上的电压小于24mV时，输出电压将被调节。MAX1577Z具有固定的5.1V输出电压，而MAX1577Y对于背光、键盘和RGB应用，可分别提供用于逻辑控制的3.4V、4.6V或5.1V输出电压。

　　（1）MAX1577Y／MAX1577Z的技术特性

　　MAX1577Y／MAX1577Z的主要技术特性如下。

　　①最大1.2A的输出驱动能力（确保800mA）。

　　②闪光模式下，最大（η＝PLED／PBAT）效率为92％。

　　③灵活的亮度控制。

　　④两位逻辑可实现100％、33％、20％的亮度控制和关断控制。

　　⑤20％～100％的PWM控制。

　　⑥3％的电流调节，以适应线缆和温度的变化。

　　⑦闪光灯和背光的电压或电流调节（NIAXISTTY）。

　　⑧闪光灯的电流调节（MAX1577Z）。

　　⑨低波纹和EMI。

　　⑩2.7～5.5V的输入电压范围。

　　④有软启动功能，以限制浪涌电流。

　　②输出电压调节模式。

　　⑩热关断保护。

　　（11）均采用8引脚、3mm×3mm TDFN封装（最大高度为0.8mm）。

　　（2）典型应用电路

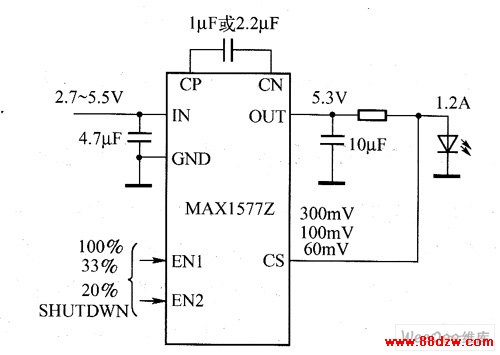

　　MAX1577Z电荷泵驱动白光LED电路如图所示。

　　图 MAX1577Z电荷泵驱动白光LED电路
