LM1875的双电源供电音频功率放大电路

文章摘要：相关元件PDF下载：LM1875 如图所示为LM1875的双电源供电音频功率放大电路。输入信号VIN经过C1耦合到LM1875的1脚，功率放大后从4脚输出加到扬声器。R5、C5串联接在输出端用以抑制高频噪声。正电源+VCC、负电源-VEE分别接在5脚和3脚，并且采用100μF电解电容与0．1μF小电容并联作为电源去耦滤波，其中0．1μF小电容主要滤除高频噪声。

LM1875的双电源供电音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM1875

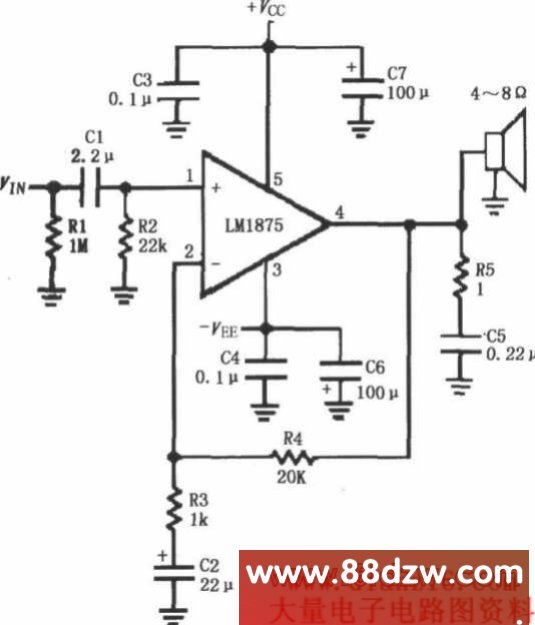

如图所示为LM1875的双电源供电音频功率放大电路。输入信号VIN经过C1耦合到LM1875的1脚，功率放大后从4脚输出加到扬声器。R5、C5串联接在输出端用以抑制高频噪声。正电源+VCC、负电源-VEE分别接在5脚和3脚，并且采用100μF电解电容与0．1μF小电容并联作为电源去耦滤波，其中0．1μF小电容主要滤除高频噪声。
