LM1876电桥输出音频功率放大电路

文章摘要：相关元件PDF下载：LM1876 如图所示为LM1876的电桥输出音频功率放大电路(图中*元件为根据应用需要选用)。音频输入信号由插座输入，经过隔离电阻Ri和RB加到LM1876的8脚和13脚，内部功率放大器A和功率放大器B构成电桥输出(即为推挽放大)，功率放大后从3脚和1脚输出加到扬声器，输出端反馈电阻Rf回放大器输入端7脚和12脚。LM1876电桥输出结构功率放大器的特点是：输出信号摆幅大，是单端输出(一端接地)结构的2倍，从理论上讲输出功率是单端输出的4倍；由于输出功率加大，因此加装散热片应十分仔细，应根据具体应用考虑散热片的参数。

LM1876电桥输出音频功率放大电路,标签：音频电路,电路图讲解,http://www.88dzw.com

相关元件PDF下载：

LM1876

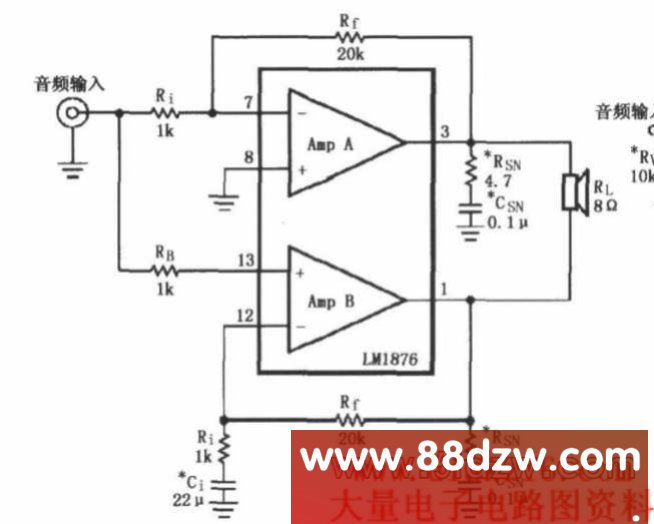

如图所示为LM1876的电桥输出音频功率放大电路(图中*元件为根据应用需要选用)。音频输入信号由插座输入，经过隔离电阻Ri和RB加到LM1876的8脚和13脚，内部功率放大器A和功率放大器B构成电桥输出(即为推挽放大)，功率放大后从3脚和1脚输出加到扬声器，输出端反馈电阻Rf回放大器输入端7脚和12脚。LM1876电桥输出结构功率放大器的特点是：输出信号摆幅大，是单端输出(一端接地)结构的2倍，从理论上讲输出功率是单端输出的4倍；由于输出功率加大，因此加装散热片应十分仔细，应根据具体应用考虑散热片的参数。
