LM1876双电源供电音频功率放大电路
[03-09 23:17:22] 来源:http://www.88dzw.com 音频电路图 阅读:8944次
文章摘要:相关元件PDF下载:LM1876 如图所示为LM1876的双电源供电音频功率放大电路(括号内为放大器B引脚号,Ci根据应用需要选用)。音频输入信号由插座输入,经过隔离电阻RB到LM1876的8脚,内部功率放大器A放大后从3脚输出加到扬声器;输出端反馈电阻Rf回放大器输入端7脚;正电源+VCC、负电源-VEE分别接在2脚和4脚,并且采用电解电容Cs作为电源去耦滤波。LM1876具有热保护功能,当温度上升到165℃时电路关断,温度降到155℃时重新开始工作,温度接着又上升,再次上升到165℃就再次关断。使用LM1876时,选用散热片应根据工作时结温低于温度保护起控点的原则,并且散热片与LM18
LM1876双电源供电音频功率放大电路,标签:音频电路,电路图讲解,http://www.88dzw.com相关元件PDF下载:
LM1876

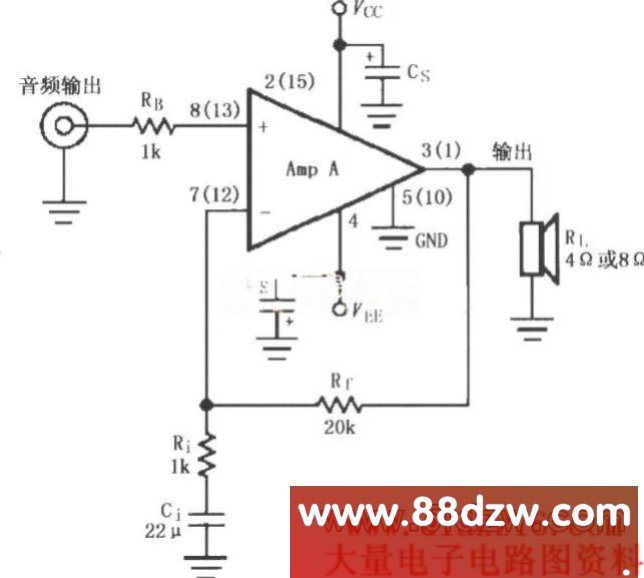

如图所示为LM1876的双电源供电音频功率放大电路(括号内为放大器B引脚号,Ci根据应用需要选用)。音频输入信号由插座输入,经过隔离电阻RB到LM1876的8脚,内部功率放大器A放大后从3脚输出加到扬声器;输出端反馈电阻Rf回放大器输入端7脚;正电源+VCC、负电源-VEE分别接在2脚和4脚,并且采用电解电容Cs作为电源去耦滤波。LM1876具有热保护功能,当温度上升到165℃时电路关断,温度降到155℃时重新开始工作,温度接着又上升,再次上升到165℃就再次关断。使用LM1876时,选用散热片应根据工作时结温低于温度保护起控点的原则,并且散热片与LM1876接触的热阻要小。LM1876中单个放大器的最大功耗理论为,其中VCC为加在LM1876的总的电源电压,RL为负载电阻。
Tag:音频电路图,音频电路,电路图讲解,电子电路图 - 音频电路图
