　　CXP912032是索尼公司专为索尼生产的KHM-210AAA型璐明DVD机芯电路开发的16位CMOS单片微电脑集成电路。

　　1、功能特点
　　CXP912032集成电路内含SPC9O0 16位CPU、1281KB的ROM和6144的RAM，功能强大。还没有串行接口单元，8bitA/D与D/A变换器、14bitPWM、中断控制器和伺服控制电路及时钟电路等，其集成块的内电路方框图如图1-1所示。

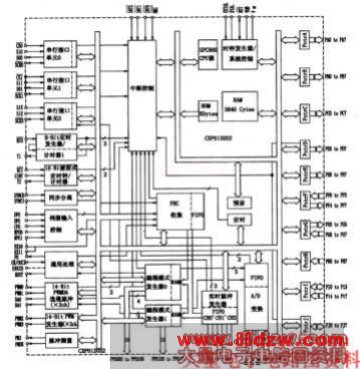

　　　　　　　　　　　　　　　　　图1-1 CXP912032集成块的内电路方框图

　　2、引脚功能及数据
　　CXP912032集成电路采用100脚QFP封装方式，其集成电路的引脚功能及数据见表1-2所列。

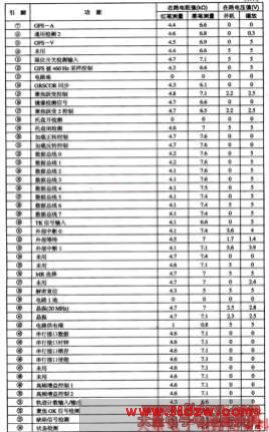

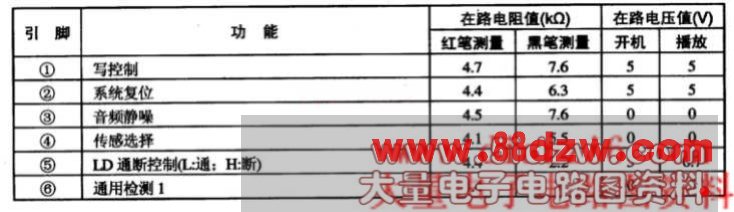

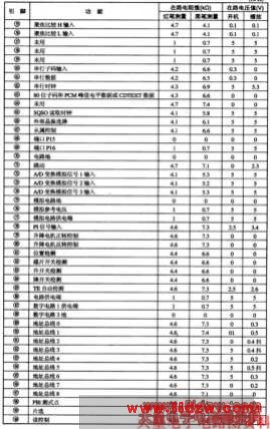

　　　　　　　　　　　　　　　　　表1-2  CXP912032集成电路的引脚功能及数据
