　　L78MRO5FA系稳压、复位集成电路，广泛应用于大屏幕彩电、家庭影院音响系统、计算机显示系统、各种家用电器微电脑系统中。

　　1、功能特点

　　L78MRO5FA集成电路内部电路主要由两部分电路构成;一部分为稳压电路，用于将未稳压的电压(从(1)脚输入)稳压为5V后，提供给相应与之配套使用的微电脑芯片作工作电源:另一部分为复位电路，用于对微电脑进行复位处理。

　　2、引脚功能及数据

　　L78MRO5FA其集成电路的引脚功能及数据见表1-1所列。

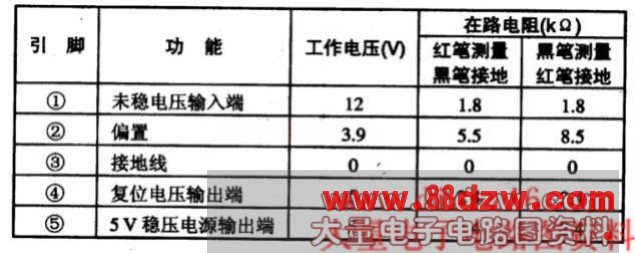

                    　　　　　　　　　　　　　　　　　　　　表1-1  稳压、复位集成电路L78MRO5FA引脚功能及数据
