PCMl710U 2O位双卢道DAC集成电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　PCMI7I0U是美国BB公司生产的D/A转换器集成电路，广泛应用于VCD、SVCD、DVD等影碟机申作音频D/A转换用。

1.功能特点

　　PCMl710U集成电路内含8倍超采样数字滤波器和4阶噪声整形电路。它采用多位△-∑结构和5级转换电平，对时基抖动和电源波动不太敏感，由此可进一步改善音质，且片内带有模拟低通滤波器，由此可简化外部电路的设计，使故障发生率大大下降。

2.引脚功能及数据

　　PCM1710U集成电路采用28脚双列直插式封装方式，其集成电路的引脚功能及数据见表1所列。

　　

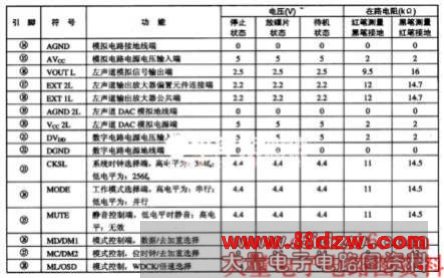

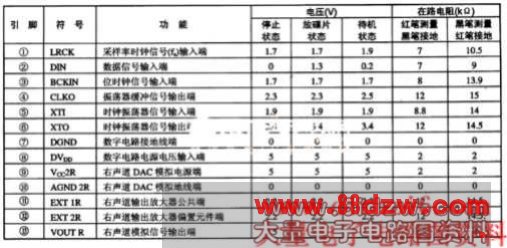

　　表1 PCMl710U集成电路的引脚功能及数据
