MOSEET栅级驱动电路图
[09-13 20:54:46] 来源:http://www.88dzw.com 单片机电路图 阅读:8142次

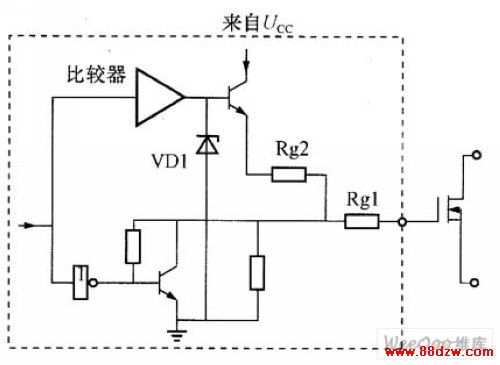

文章摘要:MOSFET驱动电路用一个稳压管VD1(UDRM=8.3V)加在栅极,给其一个恒一的驱动电压,这能保证MOSFET管一直能很好的导通。MOSEFT机极驱动电流由Rg1和Rg2控制,它们能通过控制MOSFET管的开关速度减少噪声。在MOSFET管关闭时,栅极可通过电阻Rg1放电使其快速关闭,得到最小的开关损耗,如下图所示。
MOSEET栅级驱动电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comMOSFET驱动电路用一个稳压管VD1(UDRM=8.3V)加在栅极,给其一个恒一的驱动电压,这能保证MOSFET管一直能很好的导通。MOSEFT机极驱动电流由Rg1和Rg2控制,它们能通过控制MOSFET管的开关速度减少噪声。在MOSFET管关闭时,栅极可通过电阻Rg1放电使其快速关闭,得到最小的开关损耗,如下图所示。
