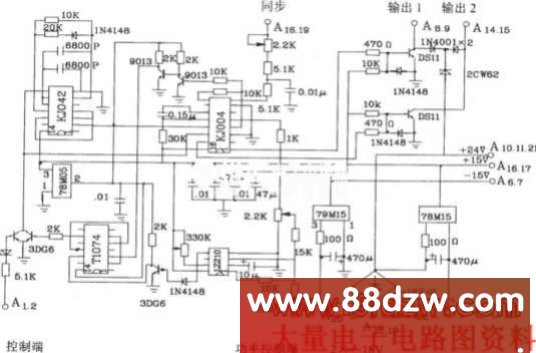

KJZ2-1单相调功板电原理图

[11-21 15:01:49]   来源:http://www.88dzw.com  基本电路电路图   阅读:8858

文章摘要:相关元件PDF下载:KJZ2 KJ042 78M05 KJ004 T1074 78M15 79M15 KJZ2-1单相调功组件用于功率控制系统中,它可将控制电压幅度转换为相应脉冲数,控制可控硅的导通比,达到调功的目的。它有以下特点: a.带有整流稳压器件,便于用户使用,±l5V还有余量可供外部使用。+24V直流电压供脉冲变压器使用。 b.输出脉冲是脉冲列。对不同宽度的脉冲可以使用统一的脉冲变压器。 c.采用专用电路KJ004、KJ042、LZ210和Tl07。控制板体积小、调整维修方便。 d.与调节器匹配容易。电参数:交流同步电压:30V(有效值)。交流同

KJZ2-1单相调功板电原理图,标签:电路图讲解,电路图练习,http://www.88dzw.com

相关元件PDF下载:


KJZ2   KJ042   78M05   KJ004   T1074   78M15   79M15

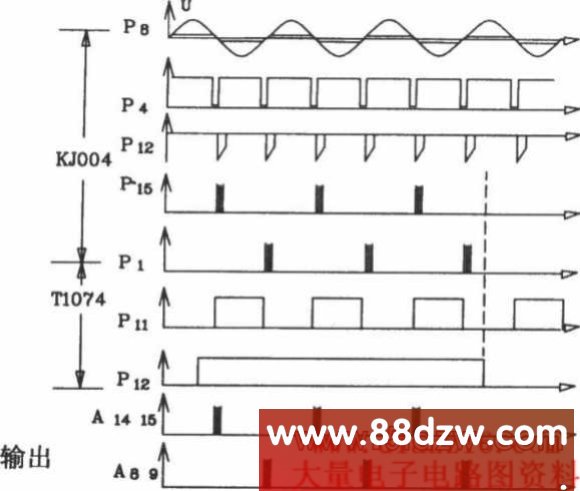

KJZ2-1单相调功组件用于功率控制系统中,它可将控制电压幅度转换为相应脉冲数,控制可控硅的导通比,达到调功的目的。它有以下特点:   a.带有整流稳压器件,便于用户使用,±l5V还有余量可供外部使用。+24V直流电压供脉冲变压器使用。  b.输出脉冲是脉冲列。对不同宽度的脉冲可以使用统一的脉冲变压器。  c.采用专用电路KJ004、KJ042、LZ210和Tl07。控制板体积小、调整维修方便。  d.与调节器匹配容易。电参数:交流同步电压:30V(有效值)。交流同步电流:2~3mA。输出级允许负载电流(吸收):≤800mA。脉冲前沿≤1µs。控制电压范围:0~10V。允许使用环境温度:0~+70℃。KJZ2-1单相调功板电原理图KJZ2-1各点波形图
